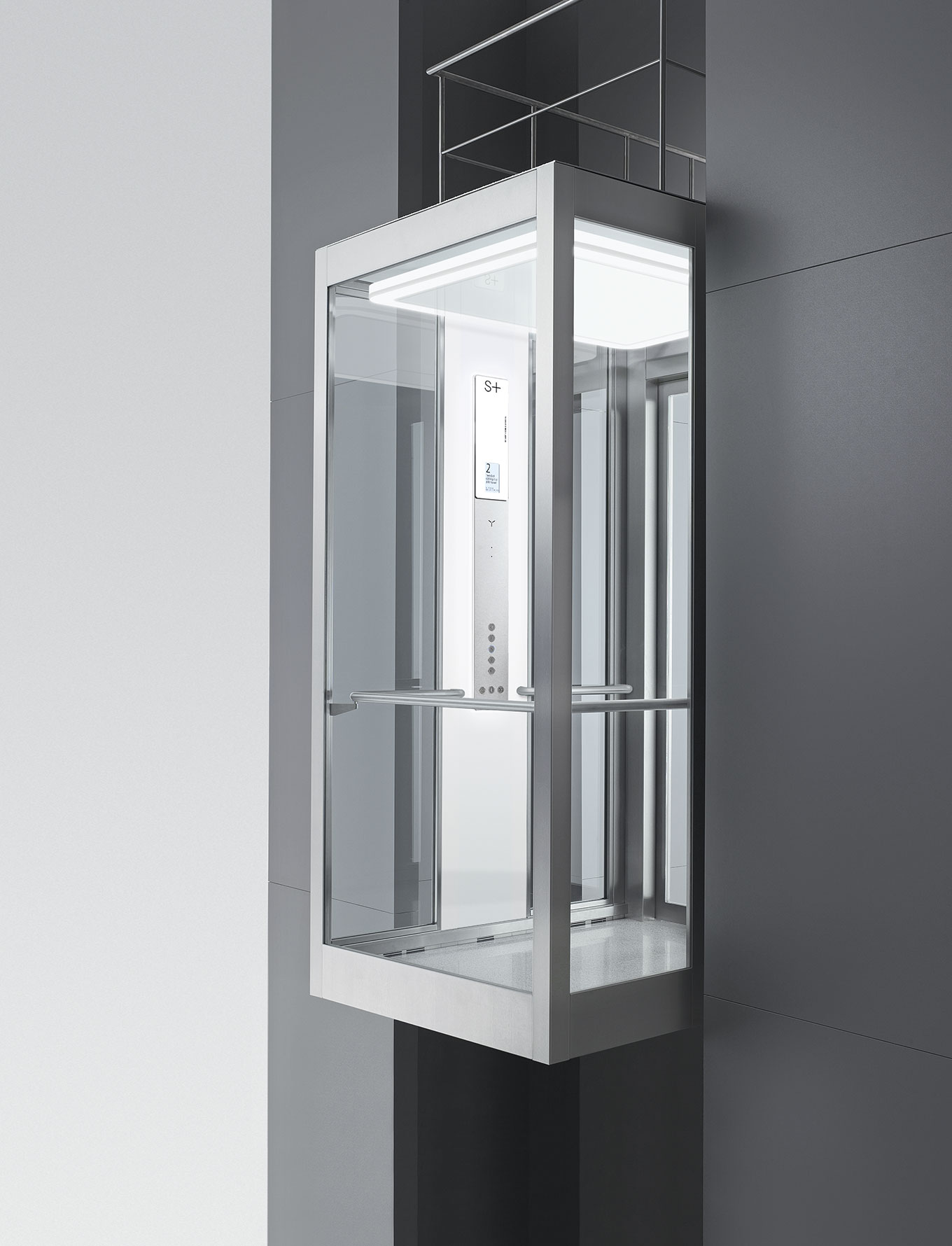

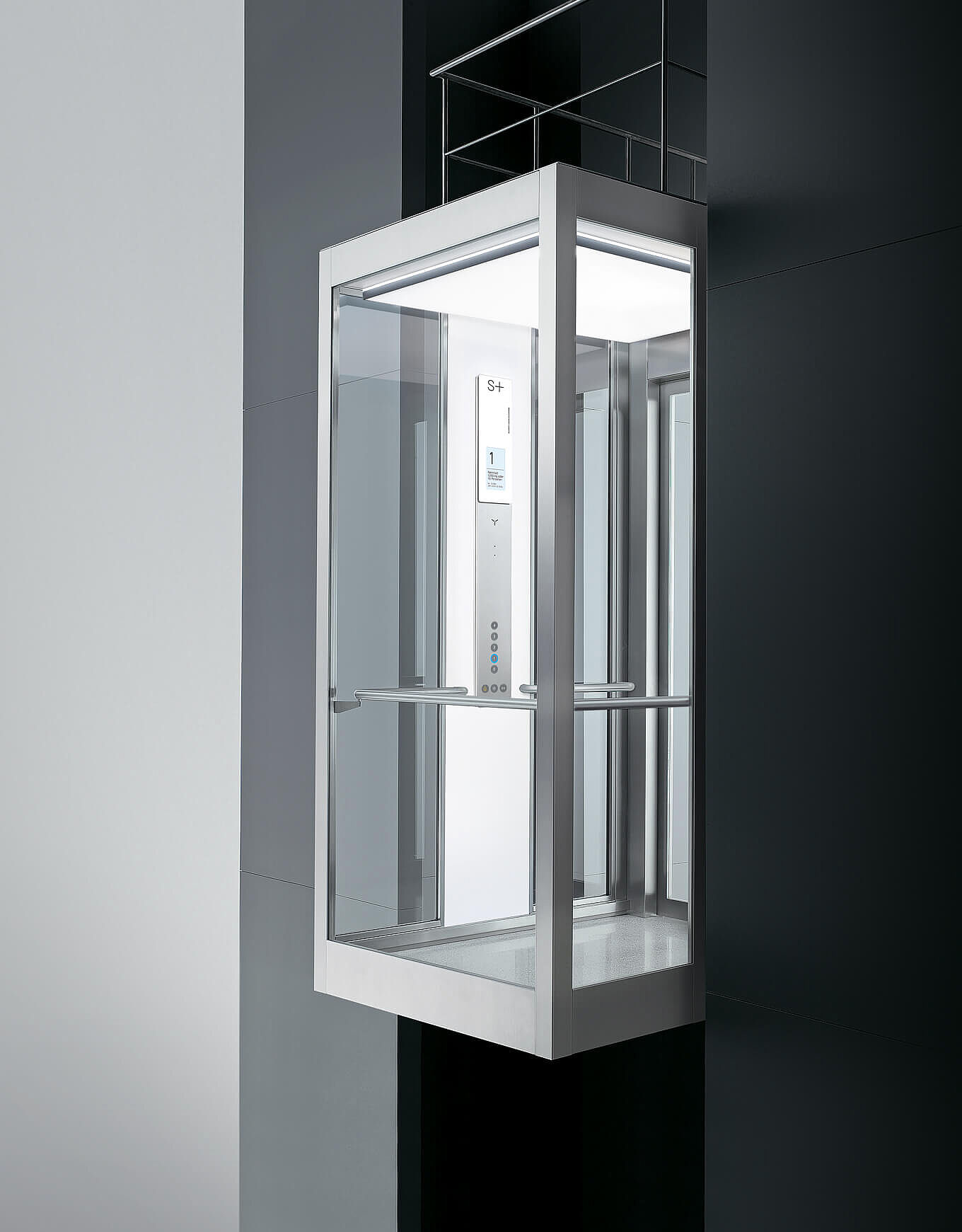

GP Der Glas Panorama Aufzug - Architektur neu erleben. Perspektiven wechseln. Premium Qualität für anspruchsvolle Architektur. Überzeugend in allen Details.

Glas- und Panoramaaufzüge. Architektur und vertikale Bewegung gleichermaßen erleben.

Die GP Glas Panorama Aufzüge von Schmitt + Sohn sind im Einklang mit den Zielen des Architekten und dem Erscheinungsbild des Gebäudes geplant.

GP Design – Transparenz und höchste Funktionalität kennzeichnen das Design des  Glaspanoramaaufzuges. Architektur, Technik und Design in einem inspirierenden Dialog.  Die Ausstattung und Gestaltung der GP Kabinen mit hochwertigen Materialien, überzeugenden Details und präzisen Informationen ist auf ein beeindruckendes Raumgefühl und auf ein komfortorientiertes Interieurkonzept ausgerichtet.

Mit hochfunktionalen und neuartigen LED-RGB Lichtdecken wird eindrucksvoll Lichtdesign in Vollendung vorgestellt. Die brillante Lichtqualität unterstreicht die außergewöhnliche Eleganz der GP Kabinen. Darüber hinaus wird eine Vielzahl attraktiver Gestaltungen mit intelligenten RGB Farbsteuerungen möglich. Farben, Farbwechsel und Farbrhytmen können in wirkungsvoller Weise miteinander kombiniert werden. So entstehen in der Glaspanorama Kabine überzeugende und inspirierende Lichtstimmungen."

GP  Wirtschaftlichkeit – hier setzt der Panoramaaufzug Maßstäbe. Maschinenraumlos, platzsparend, mit niedrigen Energie- und Betriebskosten. Die Wirtschaftlichkeit des GP Glaspanorama Aufzug basiert nicht nur auf dem ü̈berragenden Konzept einer vereinfachten Planung und der persönlichen Projektbetreuung. Die hochwertigen Materialien und die sorgfältige Ausfü̈hrung anspruchsvoller Detaillösungen sichern den Werterhalt und machen ihn einzigartig. Verbunden mit dem exzellenten Service steht er für die hohe Verfügbarkeit eines jeden Schmitt + Sohn Aufzuges. Für diese Werte stehen wir und alle unsere Mitarbeiter.

GP Komfort und Sicherheit – Überzeugende Ergonomie, exzellenter Fahrkomfort in einem außergewöhnlichen Panoramaaufzug. Das ist das Ergebnis eines intensiven Entwicklungsdialogs mit Architektur, Design und Technik. Benutzer, Betreiber und Servicepersonal genießen den wirkungsvollen Schutz eines umfassenden Sicherheitskonzeptes. Entwickelt im Einklang mit den europäischen Normen. Selbstverständlich baumustergeprüft. Eigene und laufend qualifizierte Mitarbeiter in Entwicklung, Vertrieb, Produktion, Montage und Service sichern höchste Qualität und permanente Verfügbarkeit.

Für Kunden, die höchste Ansprüche an Produkt- und Architekturqualität stellen und lang anhaltende Partnerschaften suchen. Ein  Panoramaufzug der von der Planung bis in den Service begeistert. Ein Aufzug, der international Maßstäbe gesetzt hat. Eine Aufzugsqualität, die Sie schätzen werden.

Aus der Überzeugung eines familiengeführten Unternehmens mit langer Tradition. In der Verantwortung für Mitarbeiter, Kunden und Partner.

Willkommen bei Schmitt + Sohn.

Serienausstattung

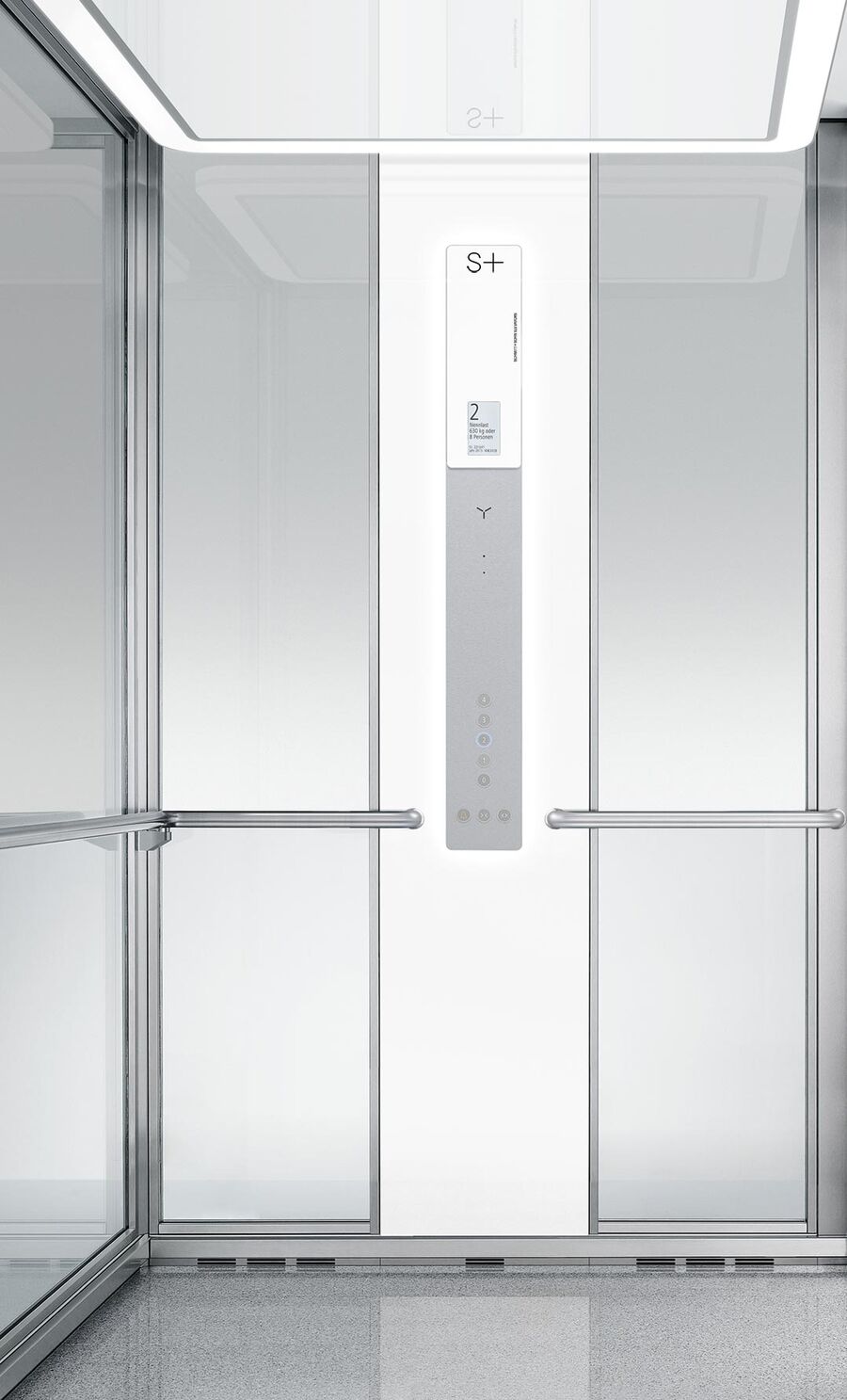

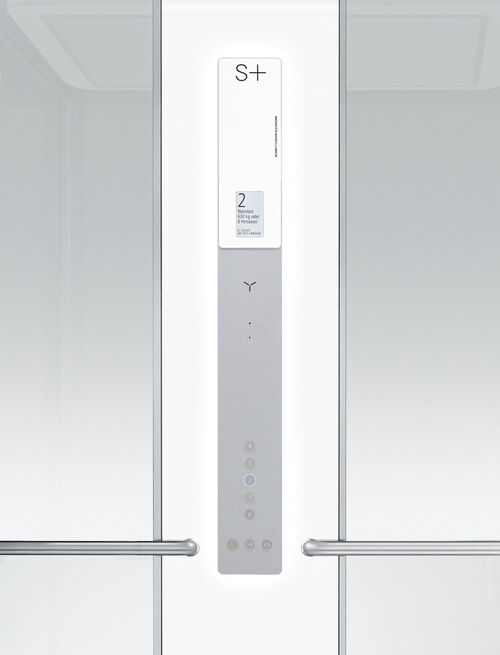

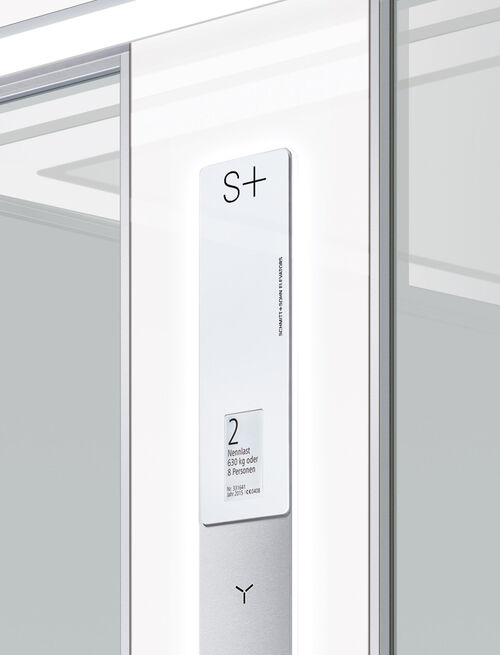

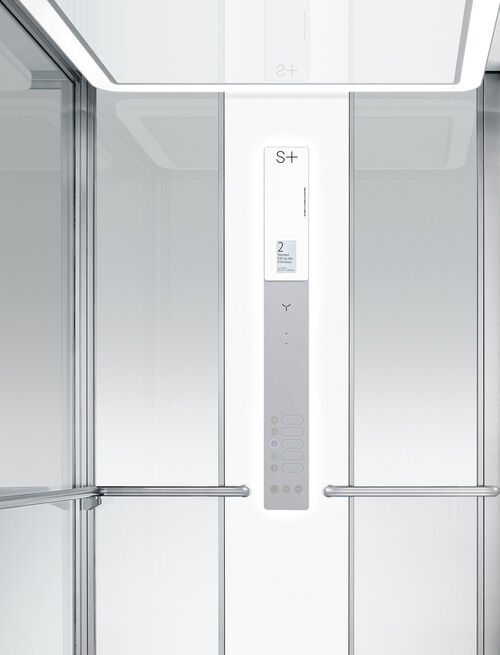

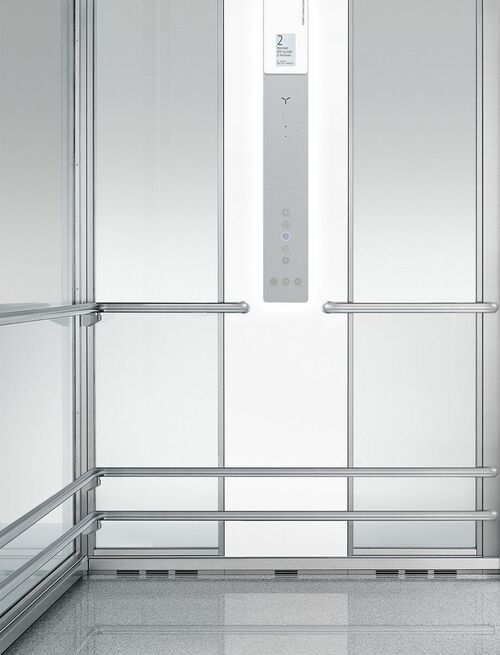

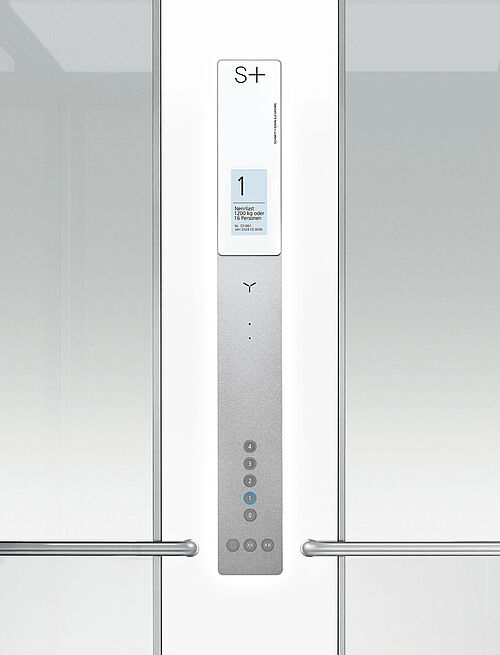

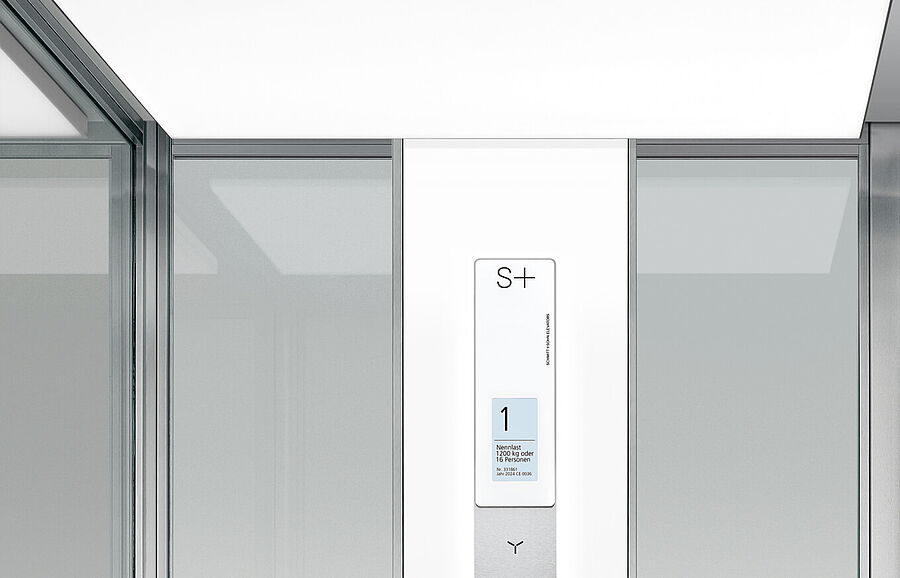

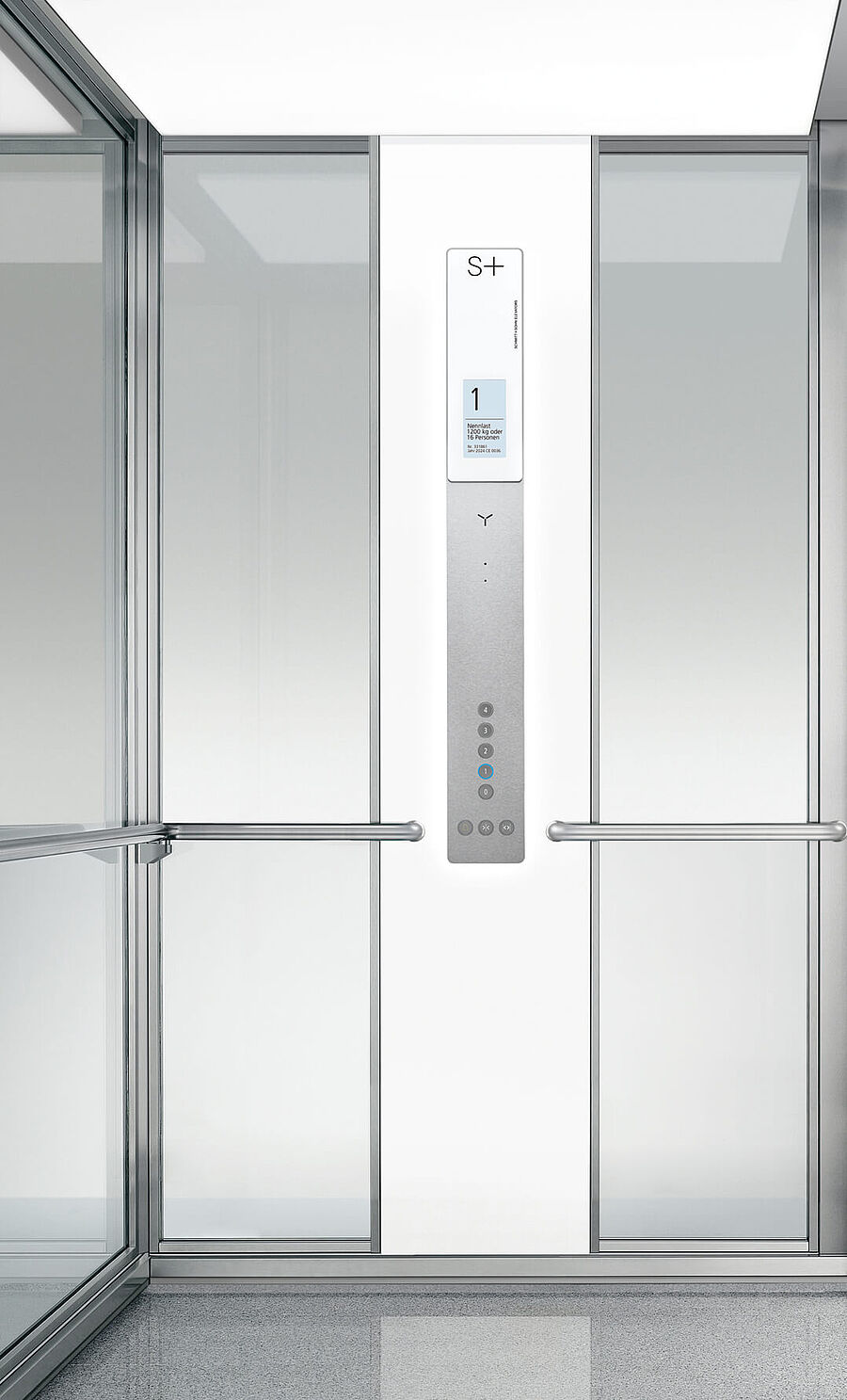

BT-I-TFT-LED Bedientableau
BT-I-TFT-LED Bedientableau

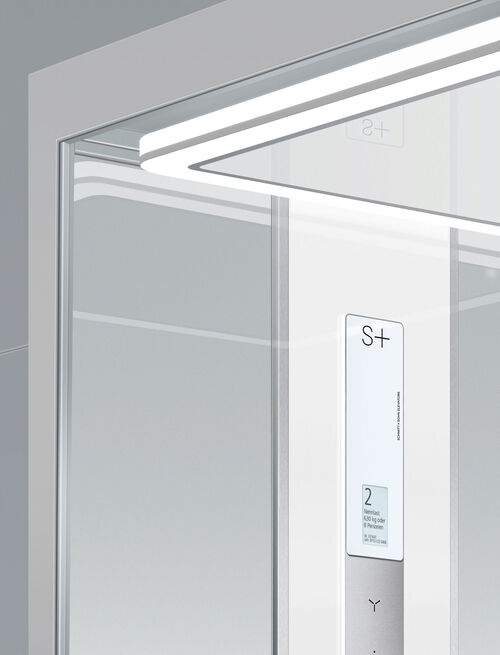

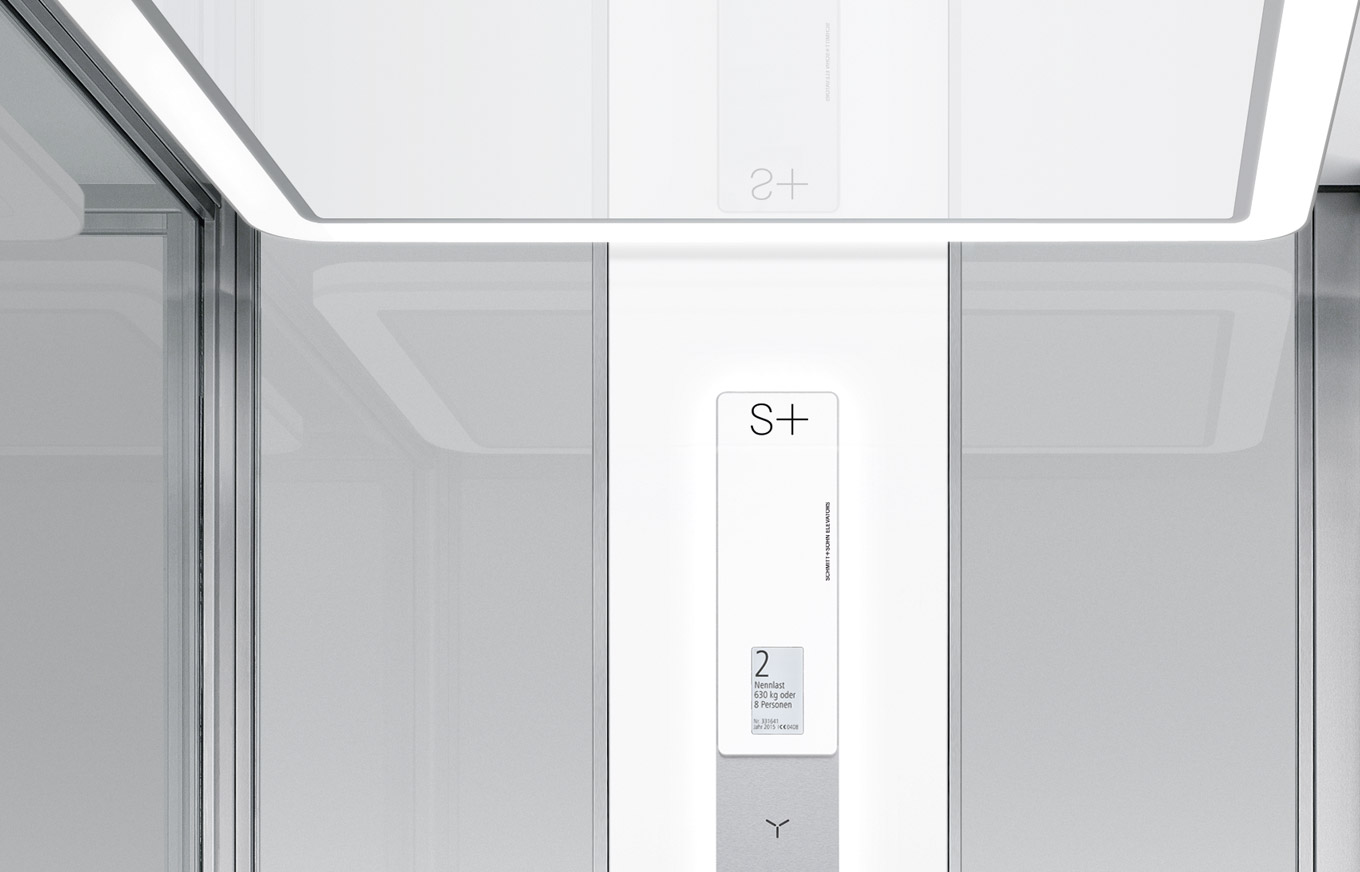

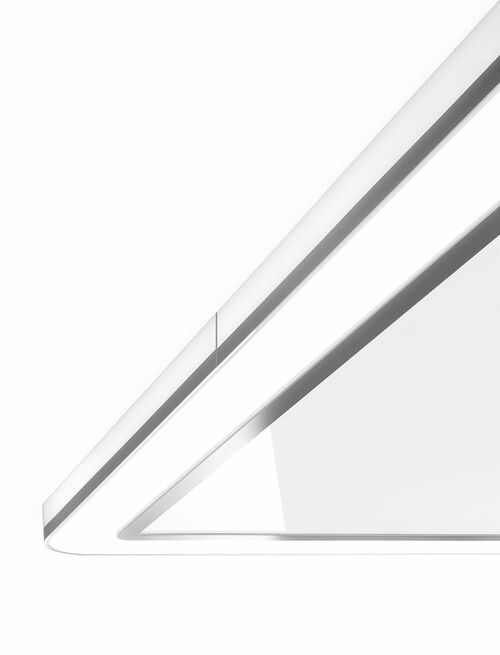

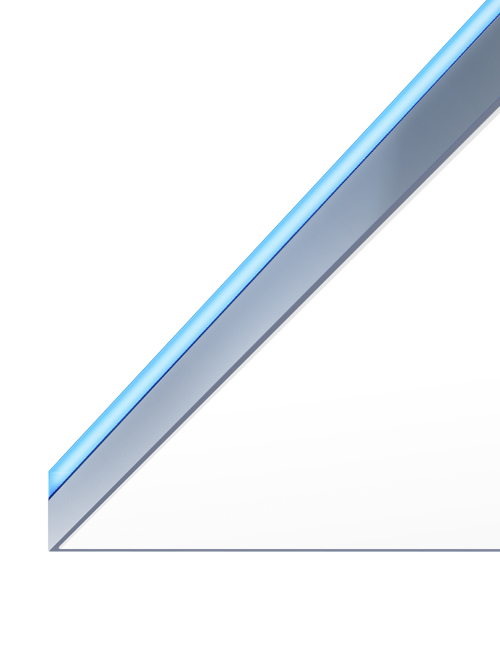

LD5X-LED Lichtdecke
LD5X-LED Lichtdecke

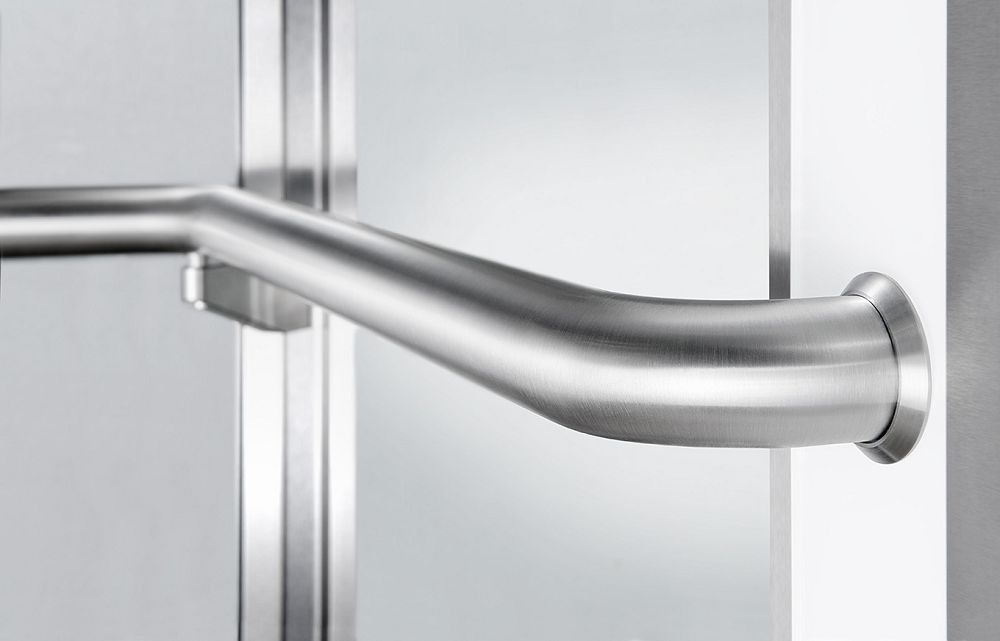

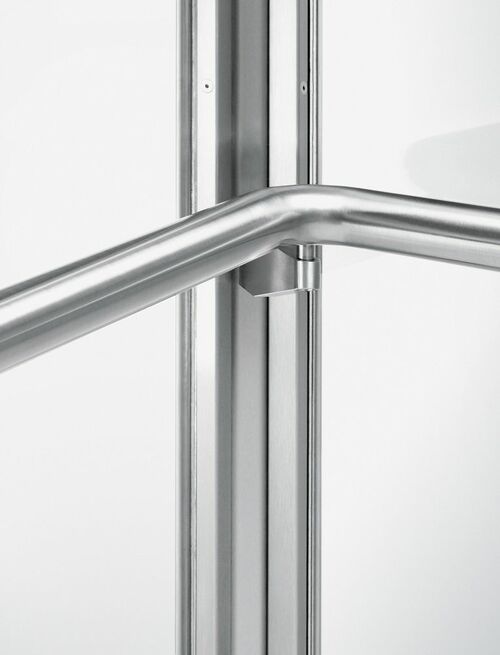

HL Handlauf, umlaufend Edelstahl Feinschliff

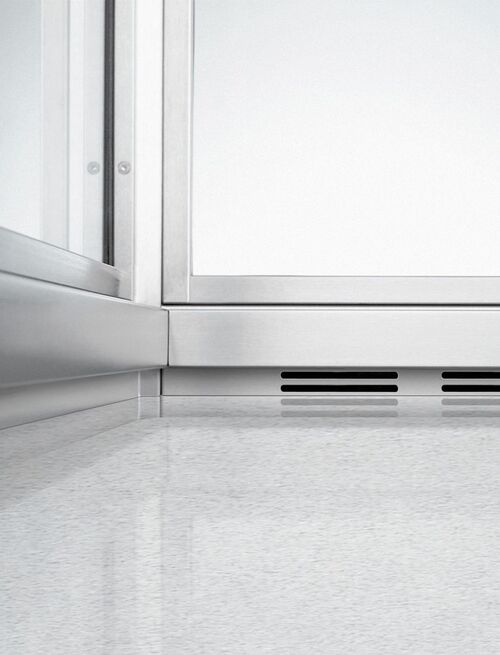

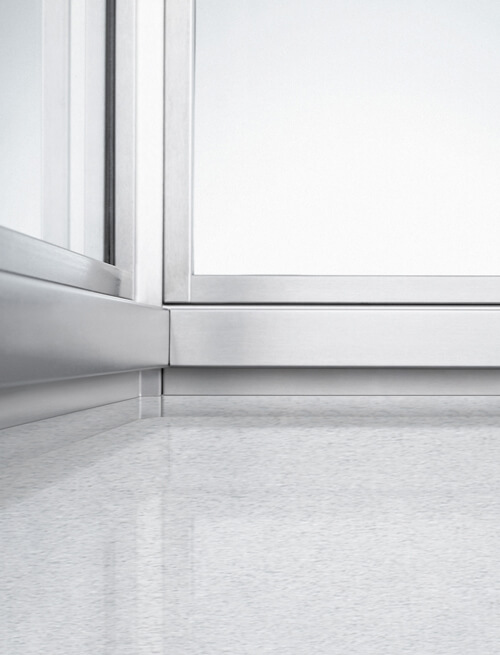

Sockelleisten Edelstahl Feinschliff Boden Granit Hellgrau

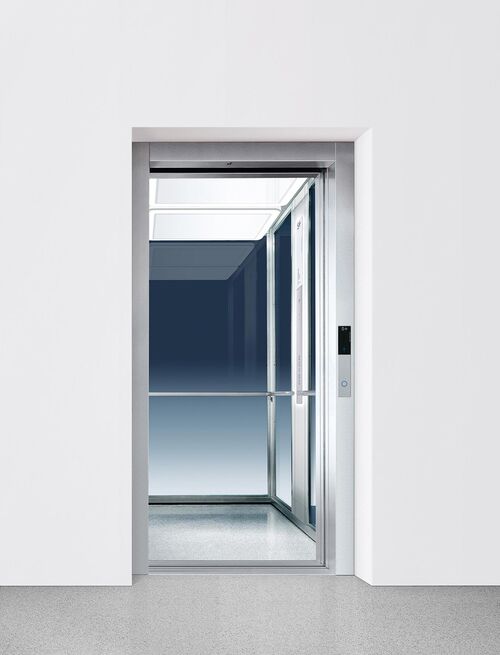

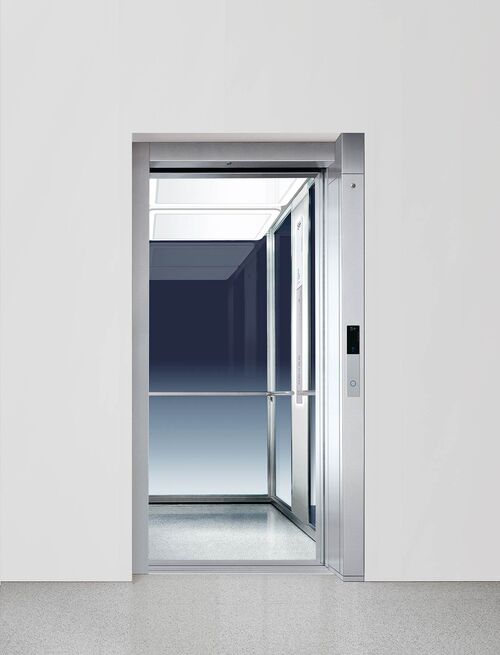

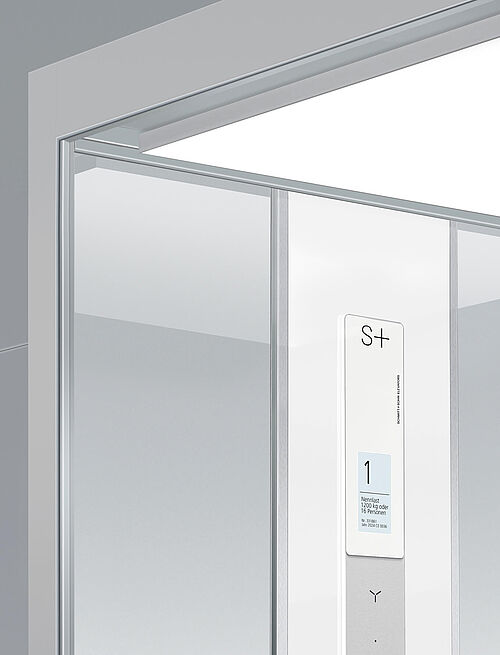

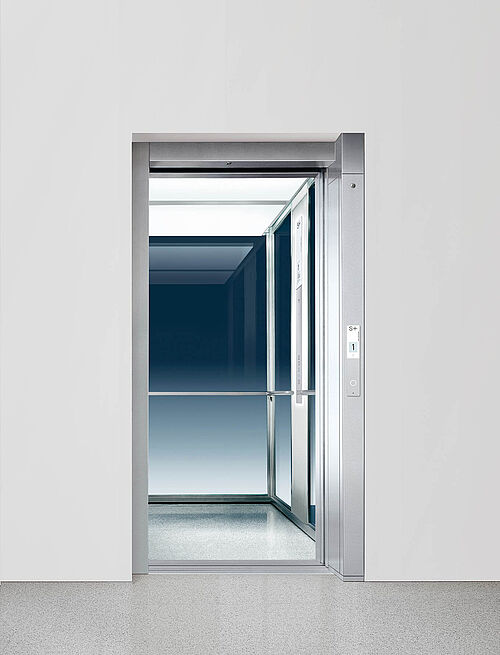

Ganzglastür mit Maueranschluss T1

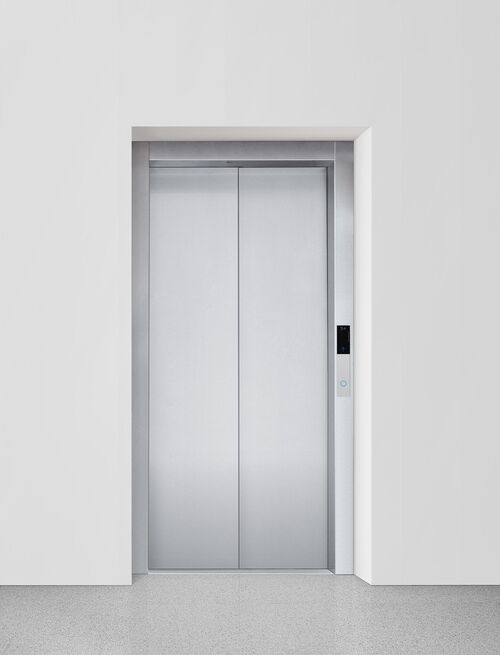

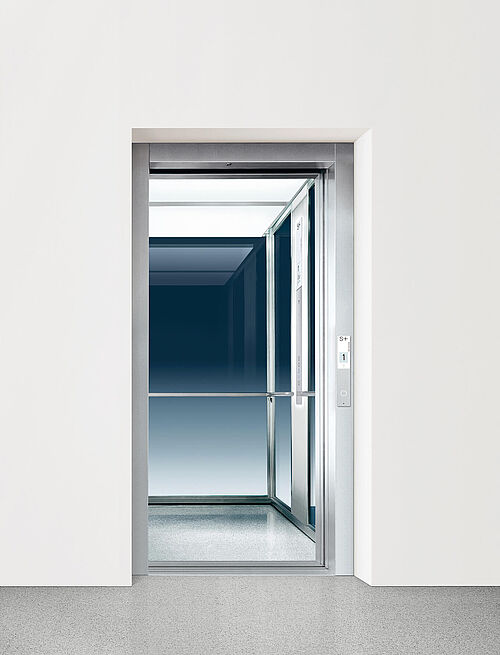

Kabinen- und Schachttür mit Maueranschluss T1 mit Servicezarge

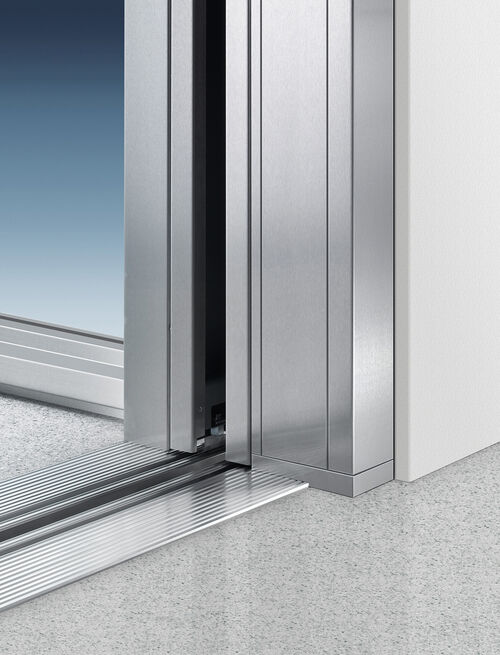

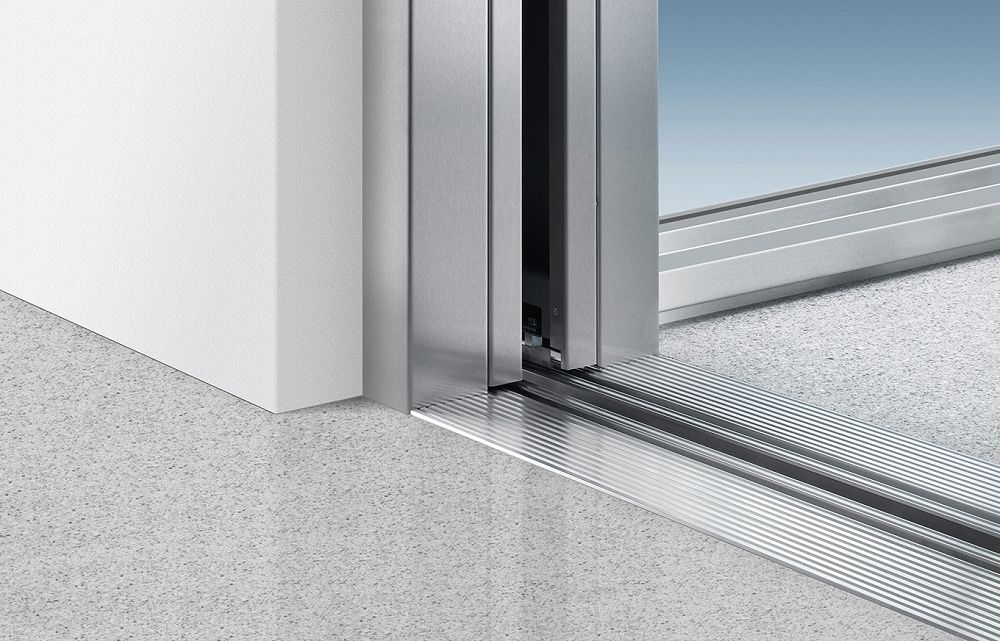

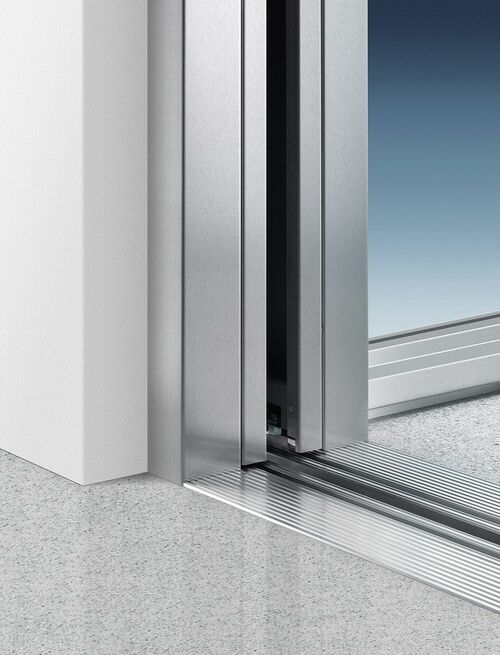

Kabinen- und Schachttür mit Maueranschluss T1 und Servicezarge, Türschwelle Detail
Ganzglastür mit Maueranschluss T1
Kabinen - und Schachttür mit Maueranschluss T1, Türschwelle Detail

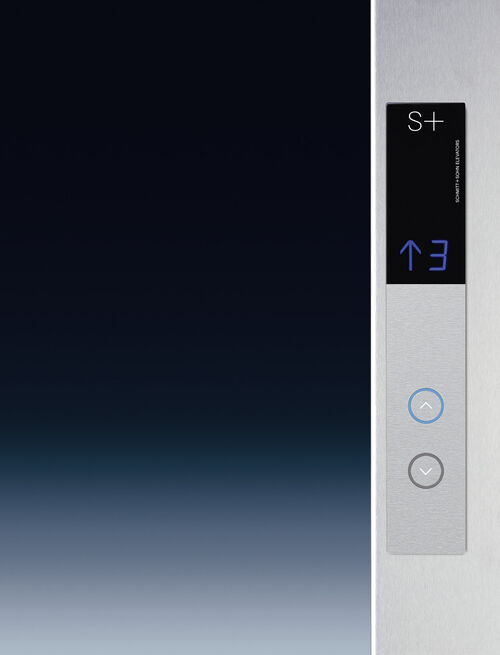

BT-TP-CG-1 Bedientableau

Zubehör - für individuelle Anforderungen

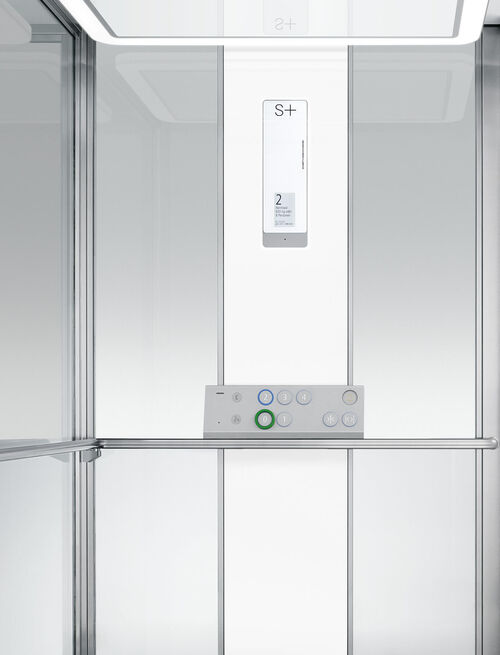

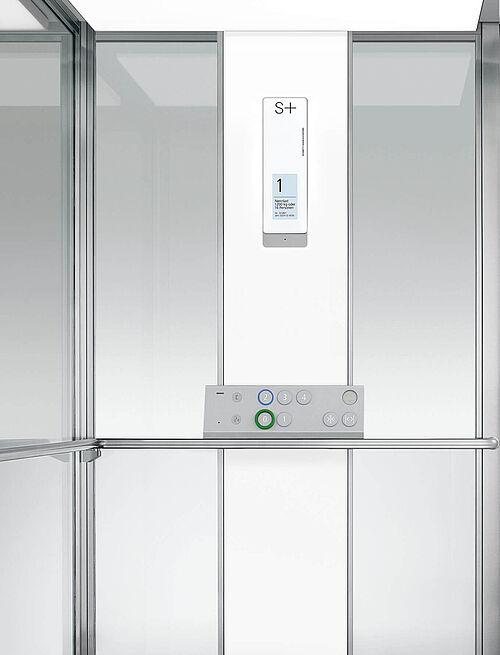

BT-I-EN81-70-G Bedientableau, AT-I-TFT-LED Anzeigetableau

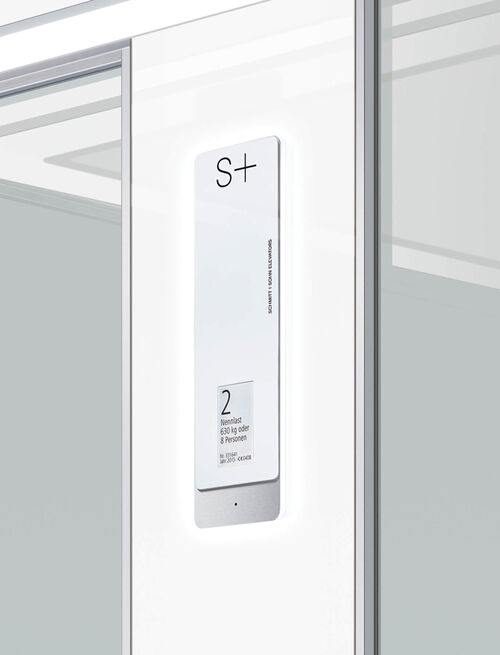

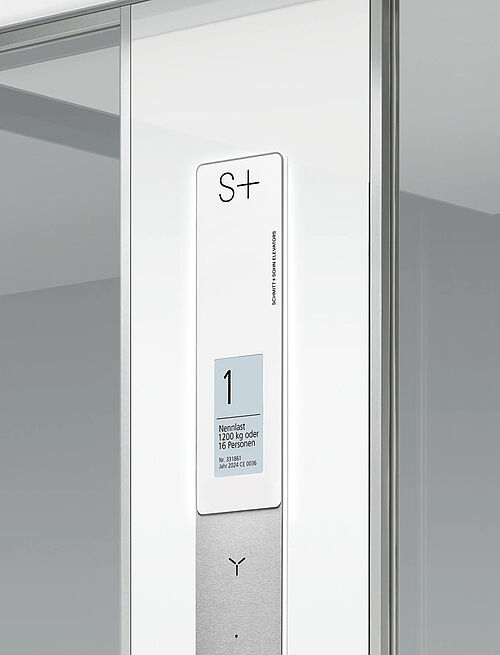

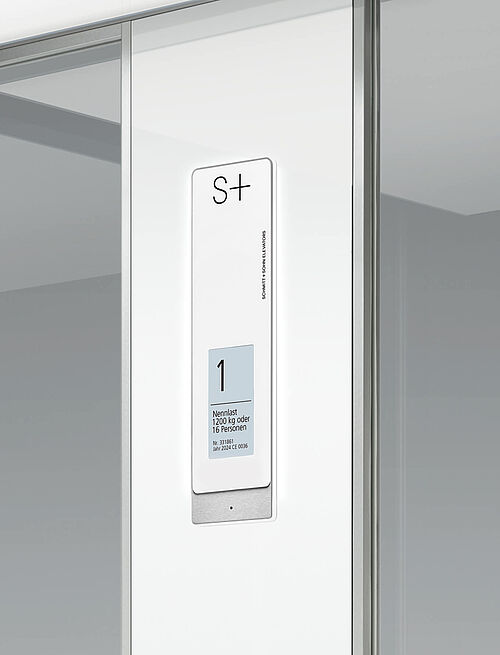

AT-I-TFT-LED Anzeigetableau

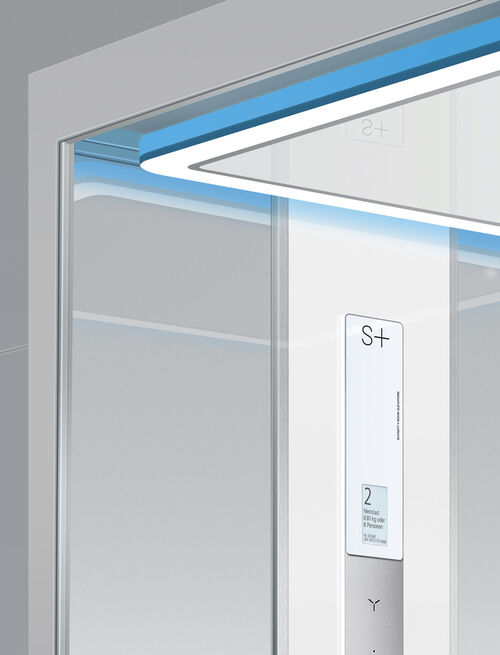

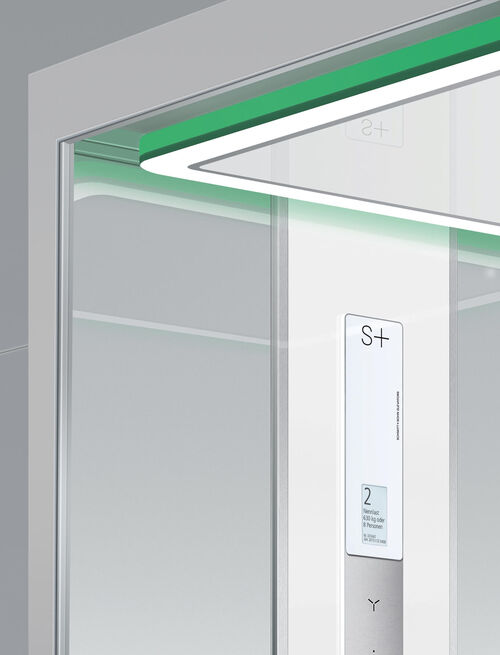

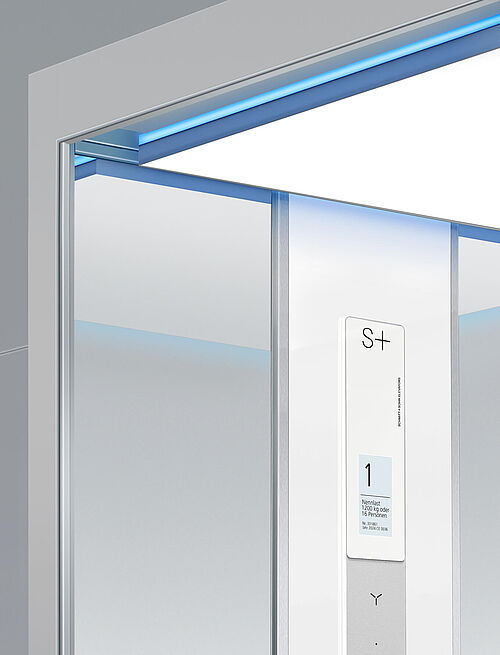

LD5X-LED-RGB Lichtdecke
LD5X-LED-RGB Lichtdecke

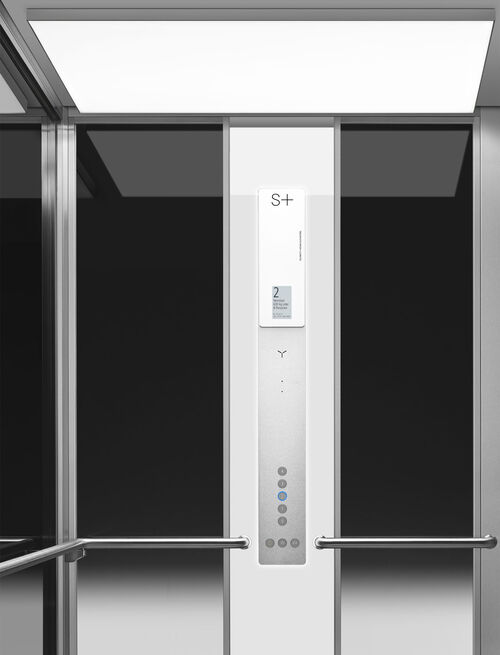

LD8-LED Lichtdecke

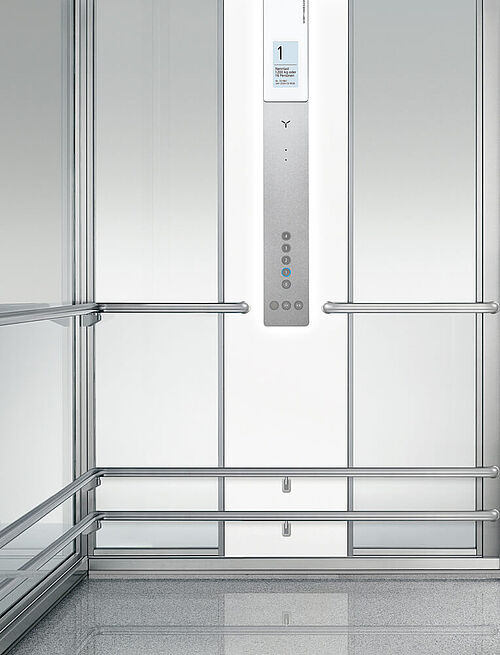

Gepäckschutzleiste Rundrohr Edelstahl Feinschliff, umlaufend

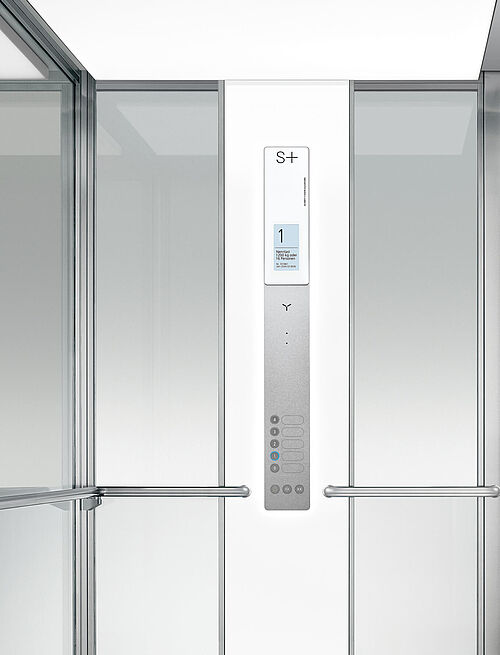

BT-I-TFT-LED-NS2 Bedientableau mit integr. Namensschilder

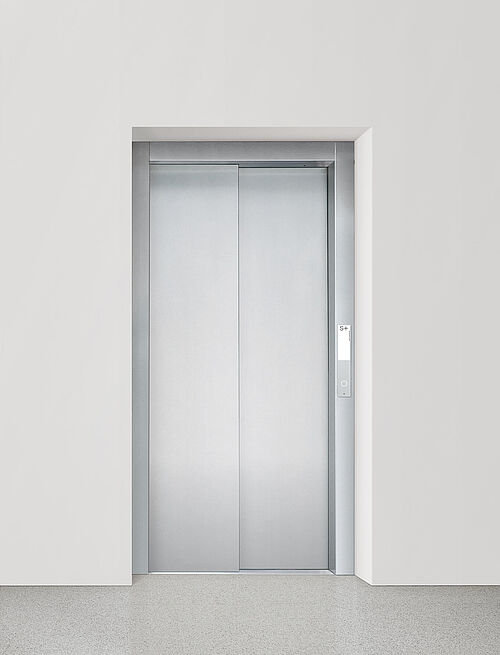

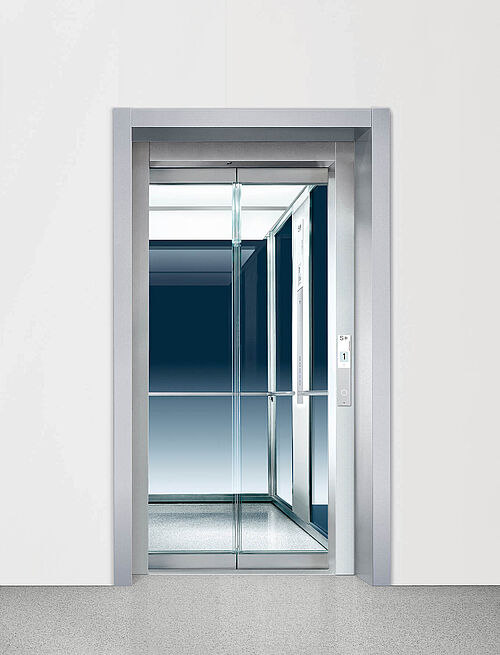

Schachttür mit Maueranschluss T1

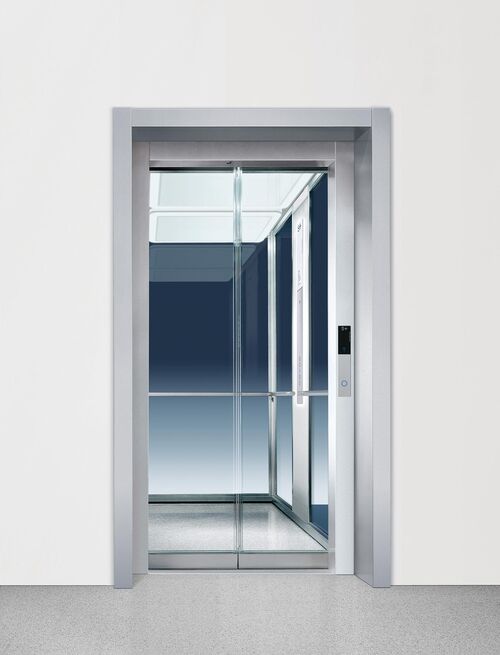

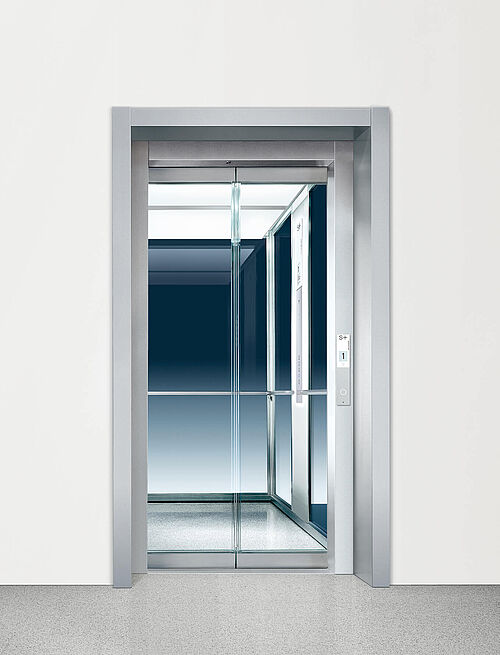

Schachttür mit Maueranschluss T1 Mauereinfassung M1

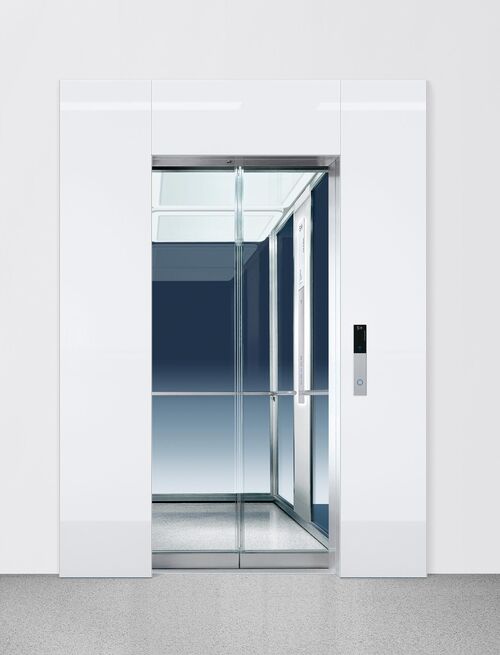

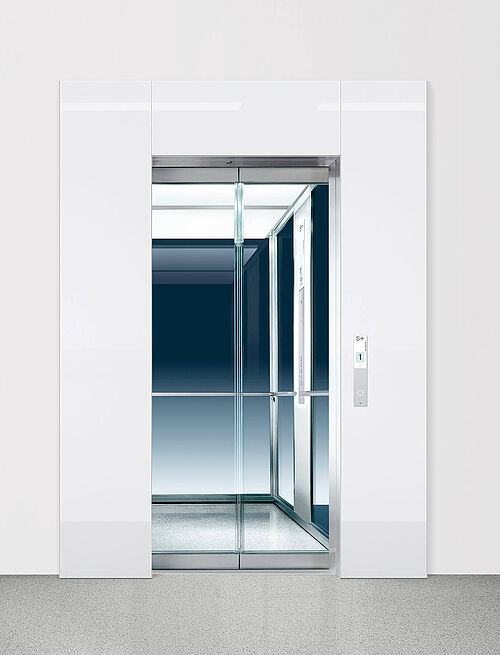

Color Glas® Portal, Brillantweiß

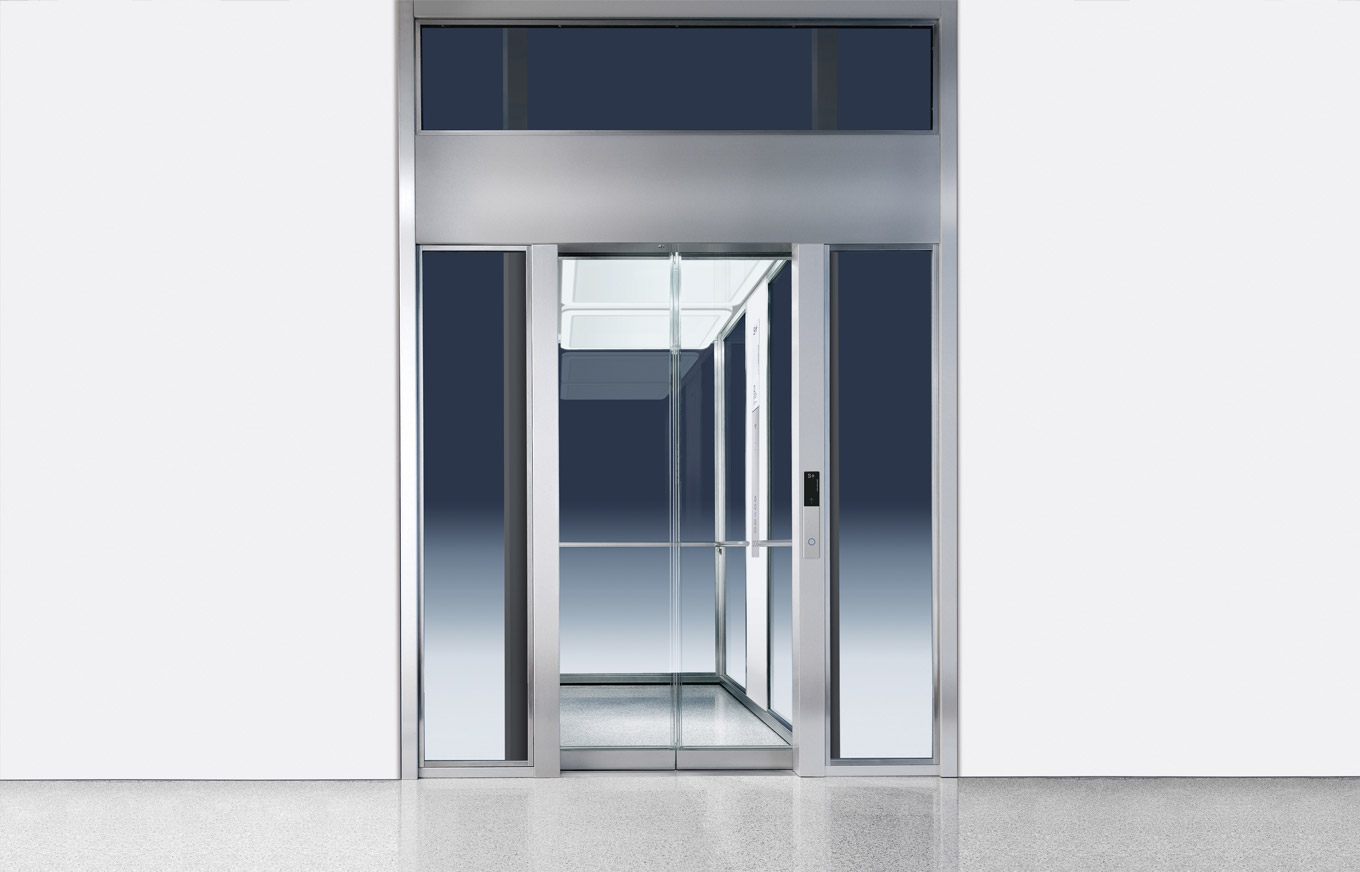

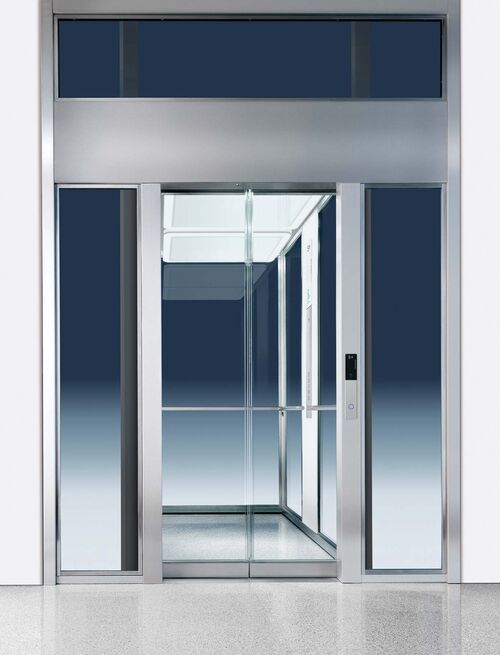

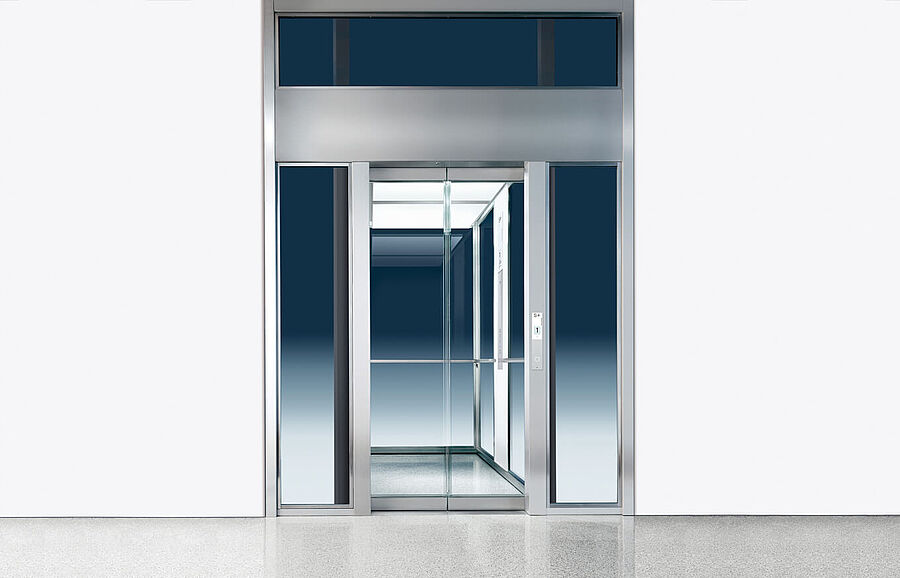

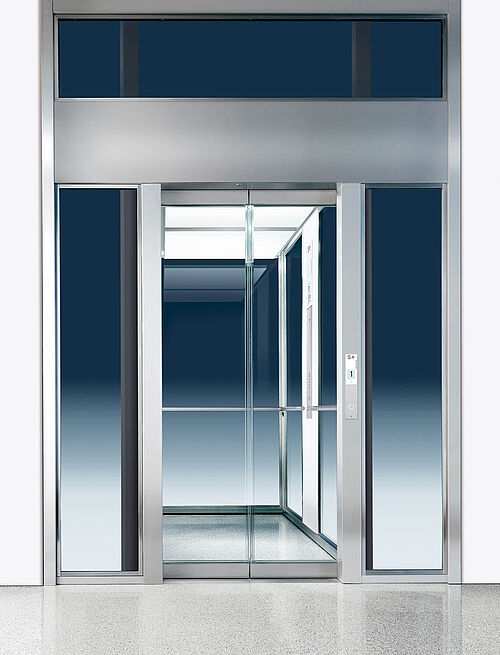

Glasportal P7-G mit Ganzglastür

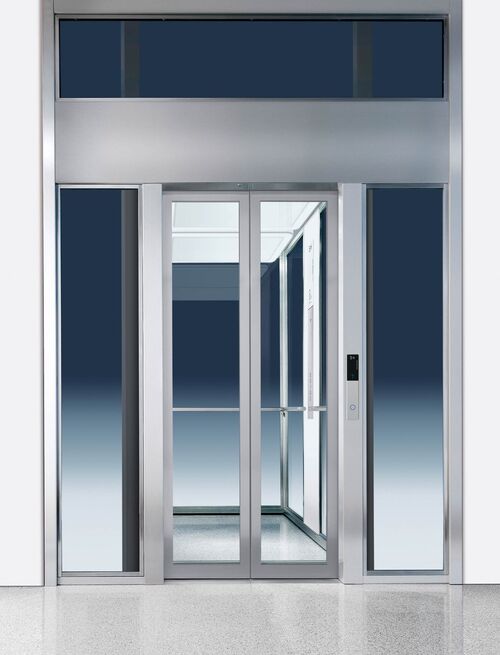

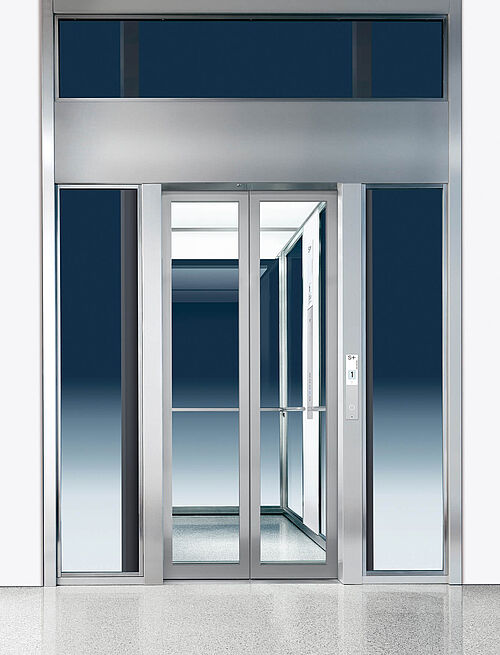

Glasportal P7-G mit Glasrahmentür
BT-TP-CG-2 Bedientableau Zweiknopf- und Gruppensammelsteuerung

Produktspezifikationen

vollständige Produktspezifikationen anzeigen

GP  Glas Panorama Aufzug - Produktspezifikation

Aus der Überzeugung für gutes Bauen und für Kunden, die höchste Ansprüche an sich und ihren Partner stellen. Für alle, die auf der Suche nach Spitzenleistungen sind, haben wir den Glas Panorama Aufzug entwickelt.

Handlauf, Sockelleisten, Bedientableaus, Anzeigetableaus und Kurzhubtaster aus Edelstahl-Feinschliff für höchsten Werterhalt.

Abgehängte Lichtdecken mit Verbundsicherheitsglas und Punkthaltern aus poliertem Edelstahl für eine homogene Ausleuchtung der Kabinen. Schmitt + Sohn Lichtdesign.

Lichtgitter in Türhöhe für Sicherheit und Komfort.

Getriebelose Antriebe für hohe Laufruhe, verringerten Verschleiß und niedrigen Energieverbrauch.

Die vollständige Produktspezifikation des GP finden Sie in der Produktbroschüre.

Detail
Beschreibung
Serie
Zubehör
Seitenwände
Verbundsicherheitsglas VSG, Edelstahl Feinschliff. Glaseinfassungen Edelstahl Feinschliff.
  Serie

Rückwand
Verbundsicherheitsglas VSG. Glaseinfassungen Edelstahl Feinschliff.
  Serie

Sockelleiste
Edelstahl Feinschliff. Verdeckte, großzügig bemessene Kabinenbelüftung.
  Serie

Kabinenecken
Edelstahl Feinschliff.
  Serie

Decke
Weiß. Verdeckte, großzügig bemessene Kabinenentlüftung in Kabinentiefe an beiden Seitenwänden.
  Serie

Beleuchtung
LD5X, abgehängte Lichtdecke. Mittelfläche VSG, Mattfolie, unbeleuchtet. Leuchtrahmen Acryl Glas Weiß, poliert, semitransparent.
  Serie


Mittelfläche beleuchtet.

  Zubehör
Leuchtmittel
LED Neutralweiß.
  Serie


LED-RGB mit Farbsteuerung.

  Zubehör
Boden
Granit, Hellgrau.
  Serie


Abgesenkter Kabinenboden für bauseitigen Belag.

  Zubehör
Handlauf
Edelstahl Feinschliff, behindertengerecht nach DIN EN 81-70:2005-09, Rückwand, Seitenwände, ø 33,70 mm. Handlaufhalter Edelstahl Vollmaterial. Eckverbindung Edelstahl Feinschliff, verschweißt und verschliffen. Handlaufendstücke Edelstahl.
  Serie

Schutzleisten
Edelstahl Feinschliff, Rückwand, Seitenwände, ø 33,70 mm. Einfach, zweifach. Halter Edelstahl Vollmaterial. Eckverbindung Edelstahl Feinschliff, verschweißt und verschliffen. Endstücke Edelstahl

  Zubehör
Bedientableau Kabine
Edelstahl Feinschliff, Anordnung behindertengerecht nach DIN EN 81-70:2005-09, unsichtbar befestigt. Informationstableau Acryl Glas Weiß, Leuchtrahmen Acryl Glas Weiß, satiniert, LED Weiß. Display TFT hochauflösend. Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.
  Serie


Edelstahl Feinschliff, behindertengerecht nach DIN EN 81-70:2005-09 Anhang G, waagerecht, unsichtbar befestigt. Separates Informationstableau. Großflächentaster, erhaben, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole erhaben, taktil, Kunststoff Lichtgrau.

  Zubehör
Namensschilder
Edelstahl Feinschliff, flächenbündig im Bedientableau eingesetzt, unsichtbar befestigt, einzeln auswechselbar. Gravur Dunkelgrau.

  Zubehör
Kabinenportal
Edelstahl Feinschliff.
  Serie

Kabinentür
Ganzglastür Verbundsicherheitsglas, Edelstahl Feinschliff, zweiteilig, zentral öffnend, Türhöhe 2.100 mm.
  Serie


Ganzglastür, zweiteilig, einseitig öffnend.

  Zubehör

Glasrahmentür Verbundsicherheitsglas, Edelstahl Feinschliff.

  Zubehör

Stahlblechtür Edelstahl Feinschliff.

  Zubehör
Türantrieb
Energiesparender geregelter Antrieb mit intelligenter Wegmessung.
  Serie

Türüberwachung
2D Sicherheitslichtgitter in gesamter Türhöhe (Keine Lichtschranke!).
  Serie


3D Sicherheitslichtgitter mit Vorraumüberwachung.

  Zubehör
Schachttüren
Ganzglastür Verbundsicherheitsglas, Edelstahl Feinschliff, zweiteilig, zentral öffnend, Türhöhe wie Kabinentür.
  Serie


Ganzglastür, zweiteilig, einseitig öffnend.

  Zubehör

Glasrahmentür Verbundsicherheitsglas, Edelstahl Feinschliff.

  Zubehör

Stahlblechtür grundiert. Edelstahl Feinschliff, Edelstahl Leinen.

  Zubehör

Mauereinfassungen M1, grundiert. Edelstahl Feinschliff, Edelstahl Leinen.

  Zubehör

Portale: P1 grundiert, Edelstahl Feinschliff, Edelstahl Leinen. Color Glas®. P7-G Verbundsicherheitsglas

  Zubehör
Bedientableau Schachttüren
Edelstahl Feinschliff, Anordnung im Türrahmen, unsichtbar befestigt. Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.
  Serie


Anordnung im Portal oder Mauerwerk, leichtere Erreichbarkeit in Anlehnung an die DIN EN 81-70:2005-09, Deckplatte geschraubt.

  Zubehör

Großflächentaster, behindertengerecht nach EN 81-70:2005-09, Anhang G, Tableaubreite 80 mm.

  Zubehör
Steuerung
Einknopfsammelsteuerung in modernster Bustechnologie. Schnelle Orientierung und Vermeidung von Fehlfahrten für kurze Wartezeiten und hohe Förderleistung. Servicepaneel in der obersten Haltestelle, grundiert. Überlastkontrolle. Frequenzregelung für lastunabhängige Fahrkurven und Bündighalt. Batteriegepufferte, lastabhängige Notbefreiung in die nächste Haltestelle.
  Serie


Notstrom- und Evakuierungsfunktionen. Zugangskontrollsysteme. Penthousesteuerung. Vorzugsfahrt mit Schlüsselschalter. Stockwerksansage. Fahrtrichtungsanzeigen und akustische Signale nach DIN EN 81-70:2005-09. Schnittstellen zu Gebäudeleitsystemen.

  Zubehör

Servicepaneel Edelstahl Feinschliff.

  Zubehör

Servicepaneel in beliebiger Haltestelle oder benachbarten Räumen.

  Zubehör

Zweiknopfsammelsteuerung, Gruppensammelsteuerung.

  Zubehör
Fernnotruf
Digitales Fernnotruf- und Diagnosesystem nach EN 81-28 zur Notrufweiterleitung an die ständig besetzte Schmitt + Sohn Service-Zentrale. Elektronische Missbrauchsunterdrückung.
  Serie


Video-Missbrauchserkennung für das Digitale Fernnotruf- und Diagnosesystem.

  Zubehör

Fernüberwachung von Aufzugswärterfunktionen, Übertragung von Diagnosedaten, GSM Modul.

  Zubehör
Antrieb
Getriebeloser Seilantrieb im Schacht. Hoher Wirkungsgrad und geringer Energieverbrauch. Geschwindigkeit 1,0 und 1,6 m/s, Förderhöhe bis 40 m.
  Serie

Tragmittel
Kunststoffummantelte Stahlseile, hohe Laufruhe, verringerter Verschleiß (gegenüber herkömmlichen Stahlseilen), ø > 8 mm, wartungsfrei. Keine elektronische Überwachung und keine Schmiermittel erforderlich.
  Serie
