Der Glasaufzug mit elegantem Farbdesign – der CG Color Glas® Aufzug besticht durch seine besondere Raumanmutung.

Außergewöhnliches Farbdesign
Die Glasoberflächen des Aufzugs bestechen durch brillante Farben: 9 Farben und 25 Farbkombinationen zeichnen die Varianz in der Gestaltung dieses Aufzugs aus. Zudem sind die Glasoberflächen pflegeleicht und wertbeständig. Zeitlos elegant werden Form und Funktion vereint zum perfekten Aufzugserlebnis.

Internationale Auszeichnungen
Auszeichnet mit renommierten Design- und Architekturpreisen setzt der Color Glas^{^{^®}} auf Qualität und Design. Die besondere Raumwirkung wird zudem durch intelligente Lichtführung und Spiegelungen erzielt.
Dank patentierter Color Glas^® Technologie und konfigurierbarer Lichtstimmungen ist der Color Glas^® Aufzug einzigartig in der Branche.

Aufzugsarchitektur in Perfektion
Höchste Anforderungen an Architektur, Technik und Design erfüllt der CG Color Glas^® durch seine Serienausstattung und dem abgestimmten Zubehör. Exzellente Verarbeitung und einzigartige Glaspräzision kombiniert mit niedrigen Energie- und Betriebskosten machen den maschinenraumlosen Aufzug zu einem technisch ausgereiften und vollendeten Glasaufzug und damit zu einer zukunftssicheren Investition.

Konfigurieren Sie hier Ihren Color Glas® Aufzug oder erfahren Sie mehr über Personenaufzüge von Schmitt + Sohn.

Color Glas^{^®} Aufzug – 25 Basiskombinationen

CG 1

CG 2

CG 3

CG 4

CG 5

CG 6

CG 8

CG 9

CG 10

CG 11

CG 12

CG 13

CG 14

CG 15

CG 16

CG 17

CG 18

CG 19

CG 20

CG 22

CG 23

CG 24

CG 25

CG 1

Zubehör - für individuelle Anforderungen

Bedientableau
Beleuchtung
Gepäckschutz
Handlauf
Namenschilder
Türen
Steuerung

Produktspezifikationen

vollständige Produktspezifikationen anzeigen

Die vollständige Produktspezifikation des CG finden Sie in der Produktbroschüre.

Detail

Beschreibung

Serie

Zubehör

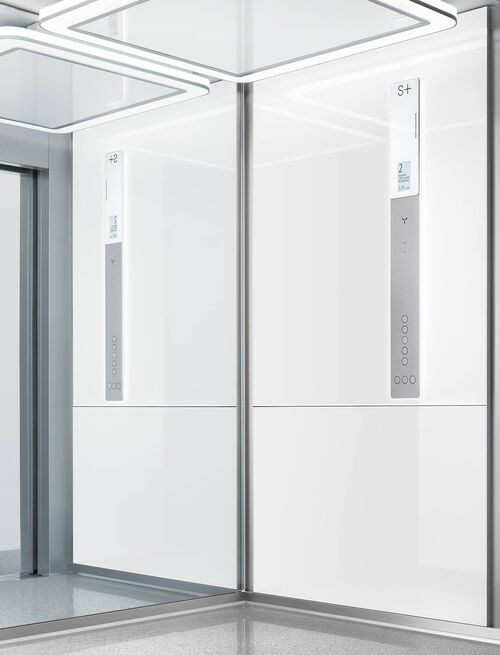

Seitenwände

Color Glas® Paneele. Einscheiben Sicherheitsglas ESG, rückseitig pulverbeschichtet, vollflächig deckend, Glaseinfassungen und Lisenen Edelstahl Feinschliff. Brillante Farben. Pflegeleichte Oberflächen. Großzügige Raumwirkung.

Serie

Rückwand Spiegel

Spiegel S6, Glas mit Splitterschutzfolie, Rückwand, ungeteilt, hell, Spiegelkanten geschliffen und poliert, Spiegeleinfassungen Edelstahl Feinschliff.

Serie

Kabinenecken

Edelstahl Feinschliff.

Serie

Decke

Weiß. Verdeckte, großzügig bemessene Kabinenentlüftung in Kabinentiefe an beiden Seitenwänden.

Serie

Boden

Granit, Hellgrau

Serie

Abgesenkter Kabinenboden für bauseitigen Belag

Zubehör

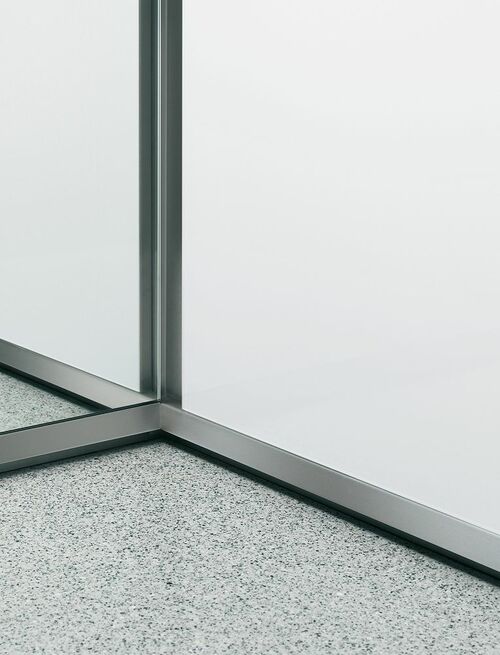

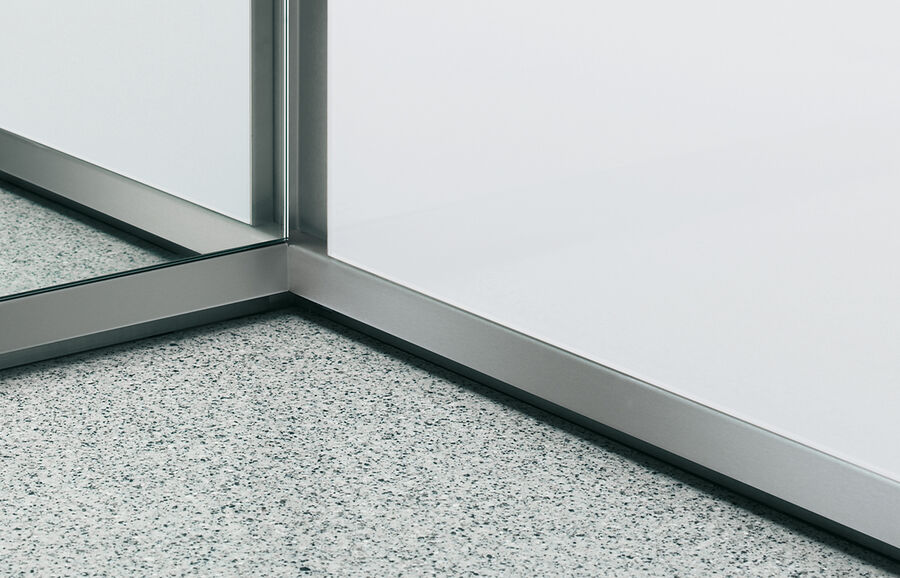

Sockelleiste

Edelstahl Feinschliff. Verdeckte, großzügig bemessene Kabinenbelüftung.

Serie

Schutzleisten

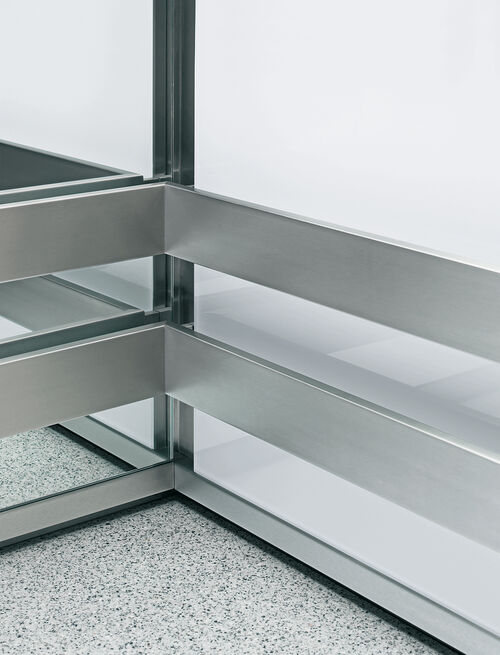

Gepäckschutzleisten, Edelstahl Feinschliff, 100 x 20 mm.

Zubehör

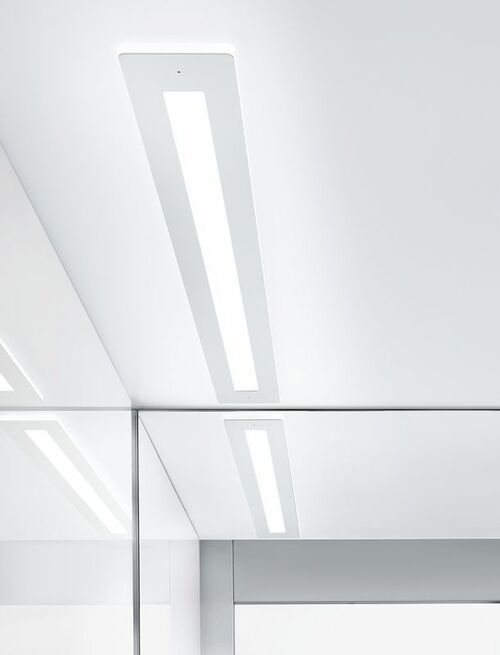

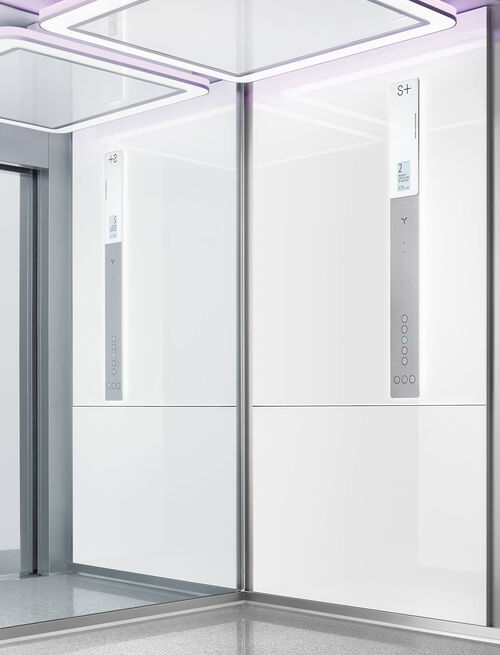

Beleuchtung

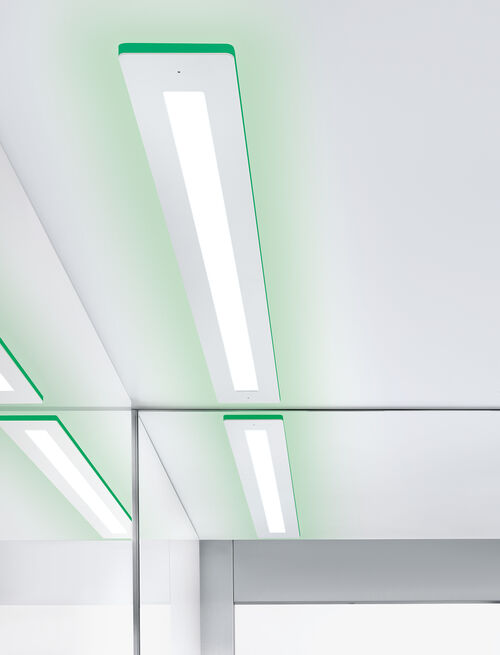

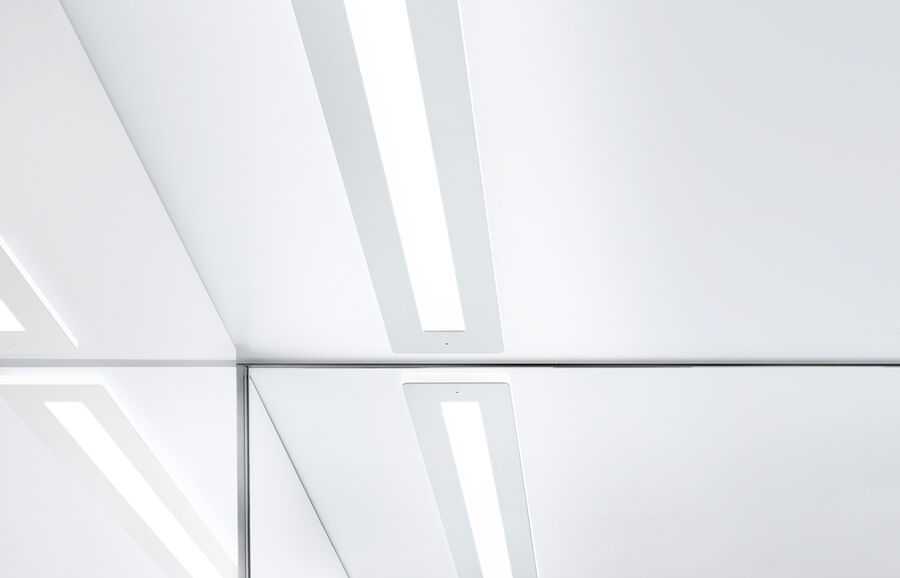

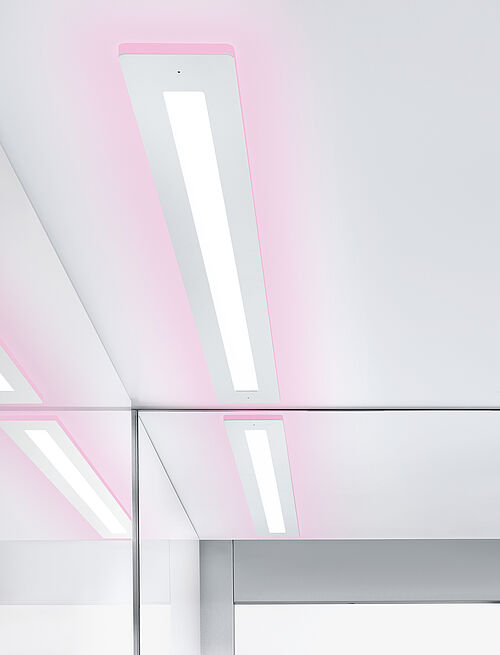

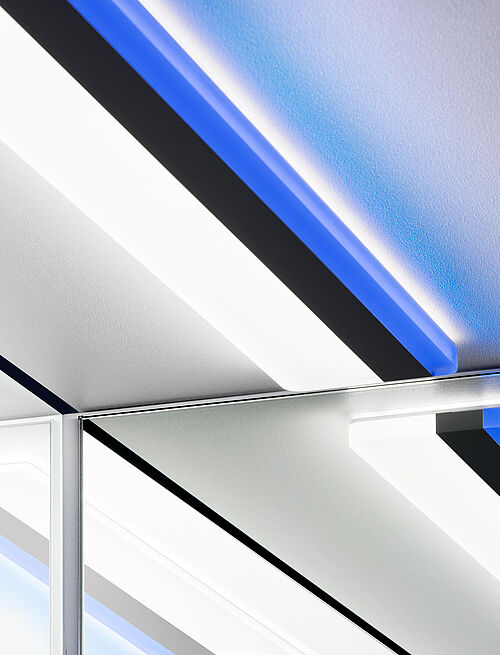

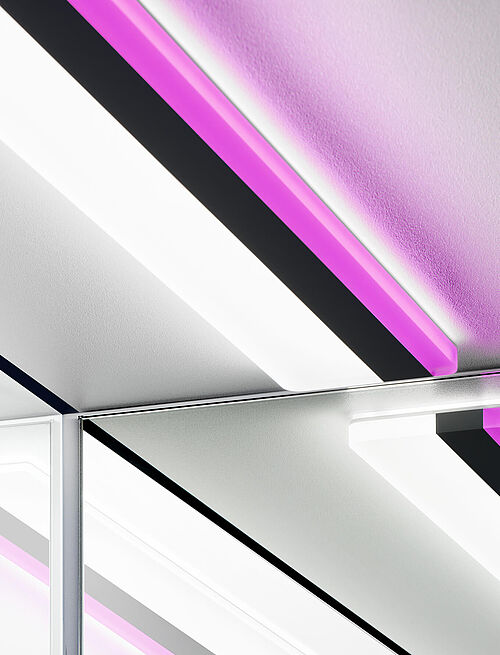

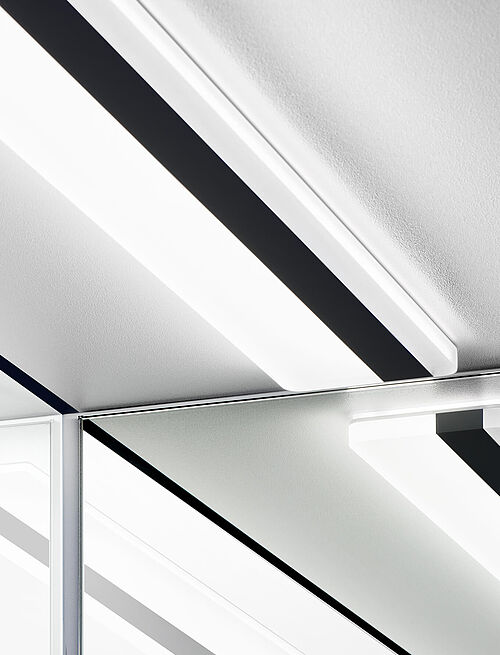

LD7, Wandfluter, indirekt, blendfrei. Blende Metall Lackiert Brillantweiß. Filterscheibe und Leuchtrahmen Acryl Glas Weiß, semitransparent.

Serie

Leuchtmittel

T5 Leuchtstoffröhre, Neutralweiß

Serie

LED, Neutralweiß, LED-RGB mit Farbsteuerung

Zubehör

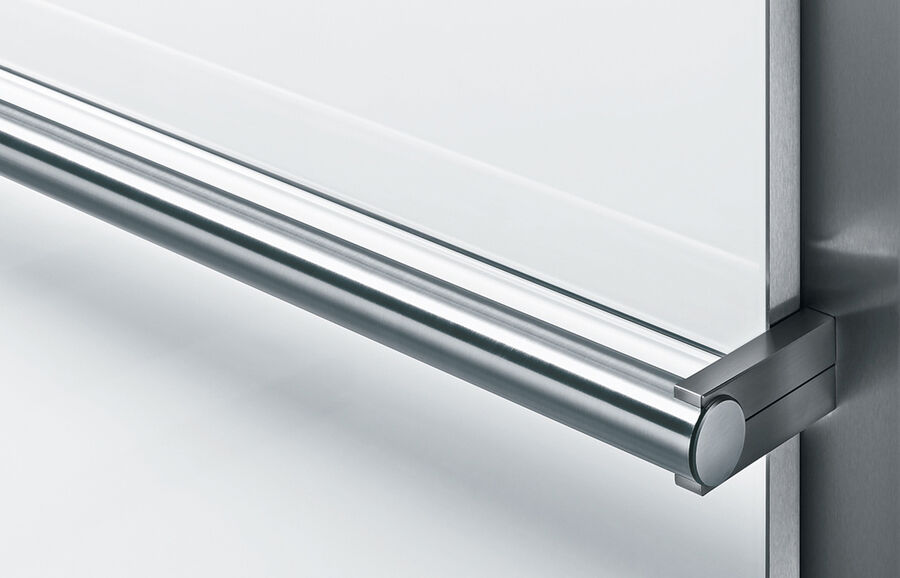

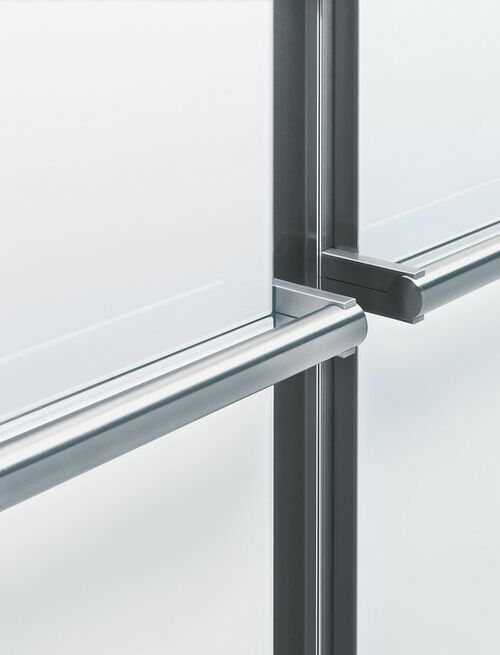

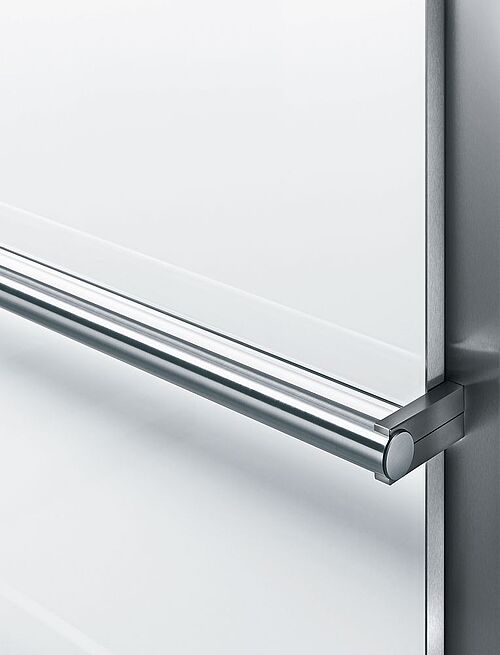

Handlauf

Edelstahl Feinschliff, behindertengerecht nach DIN EN 81-70:2005-09. Seitenwand, kabinentief, ø 33,7 mm. Handlaufhalter Edelstahl Vollmaterial. Handlaufendstücke Edelstahl verschweißt.

Serie

Zweiter Handlauf gegenüberliegend, Bedientableauseite.

Zubehör

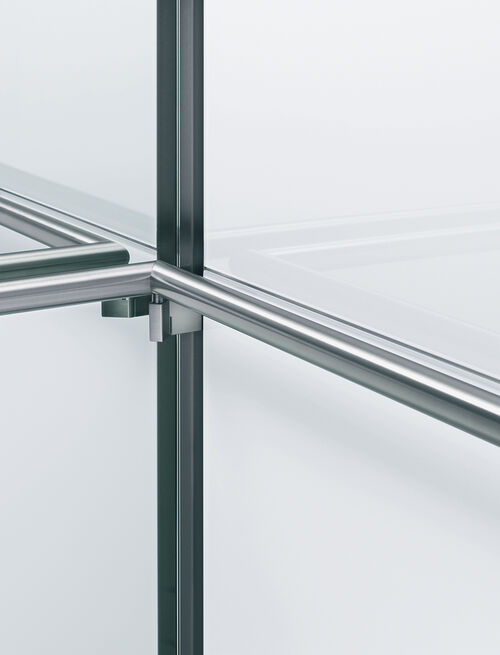

Umlaufender Handlauf, Ecken auf Gehrung, verschweißt.

Zubehör

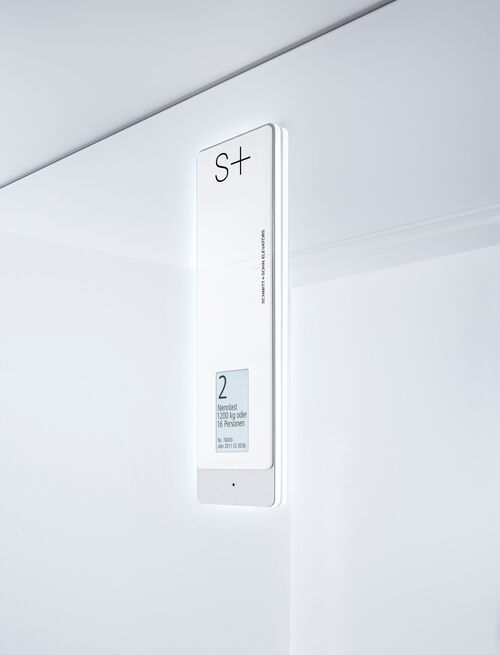

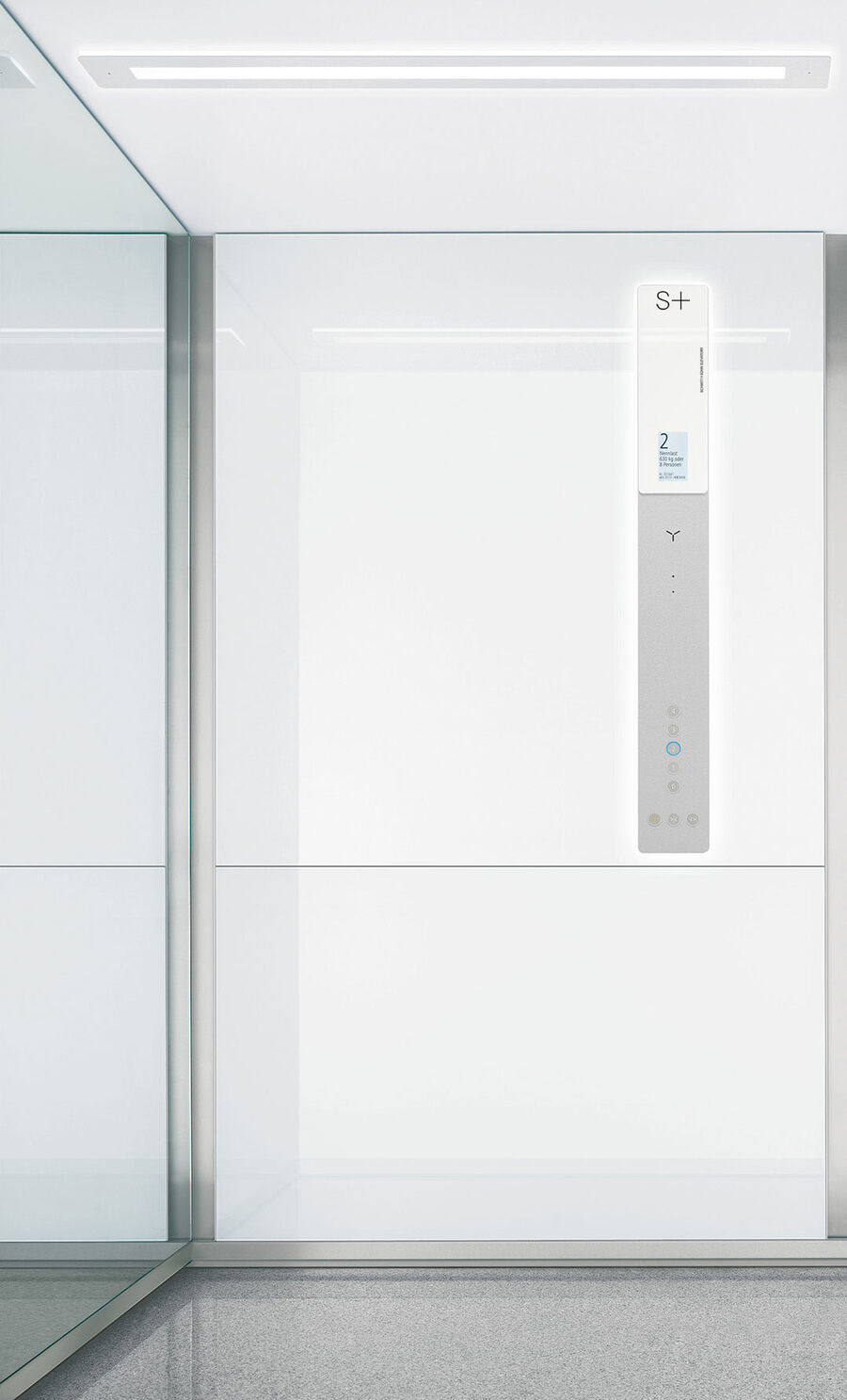

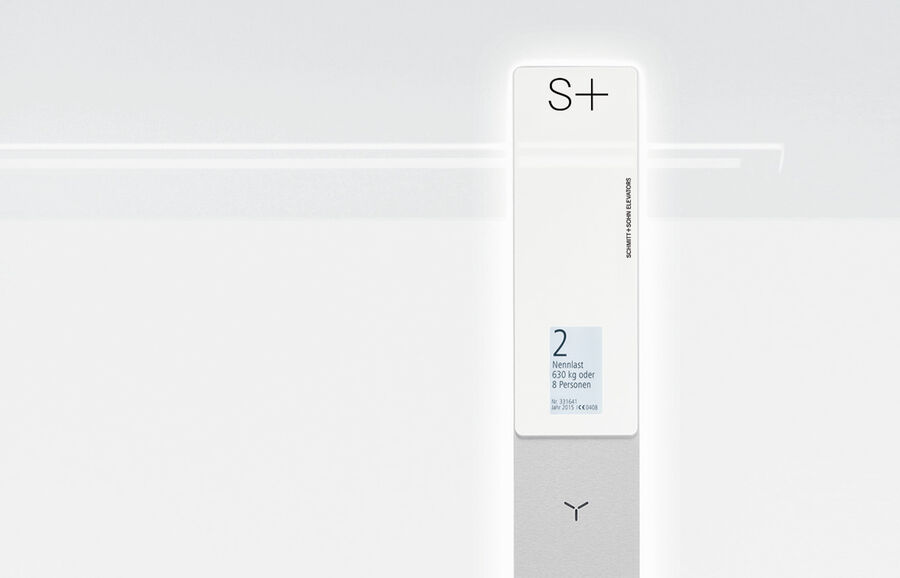

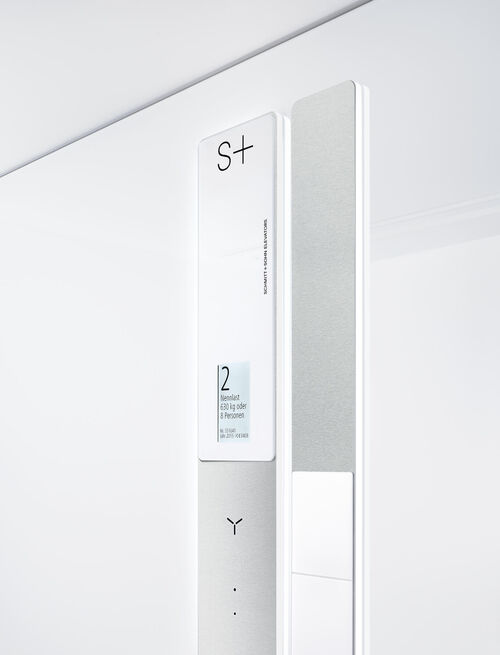

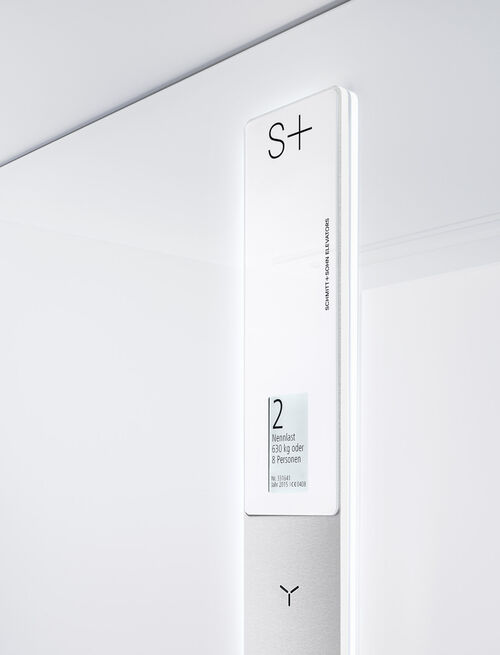

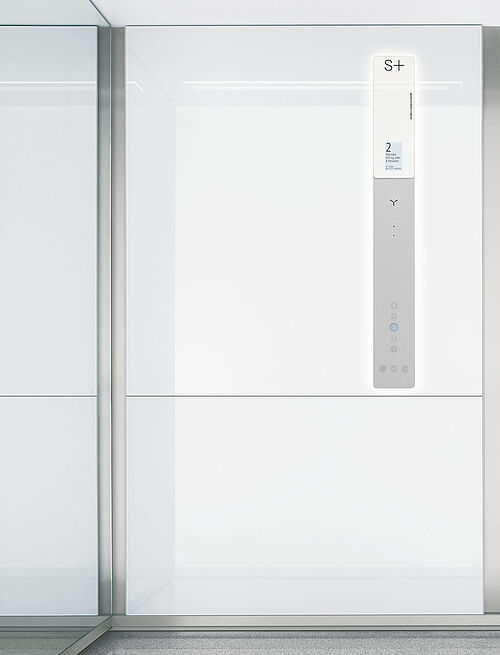

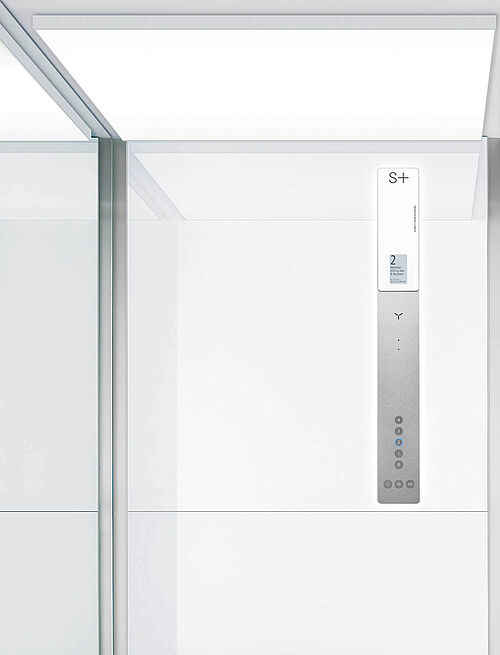

Bedientableau Kabine

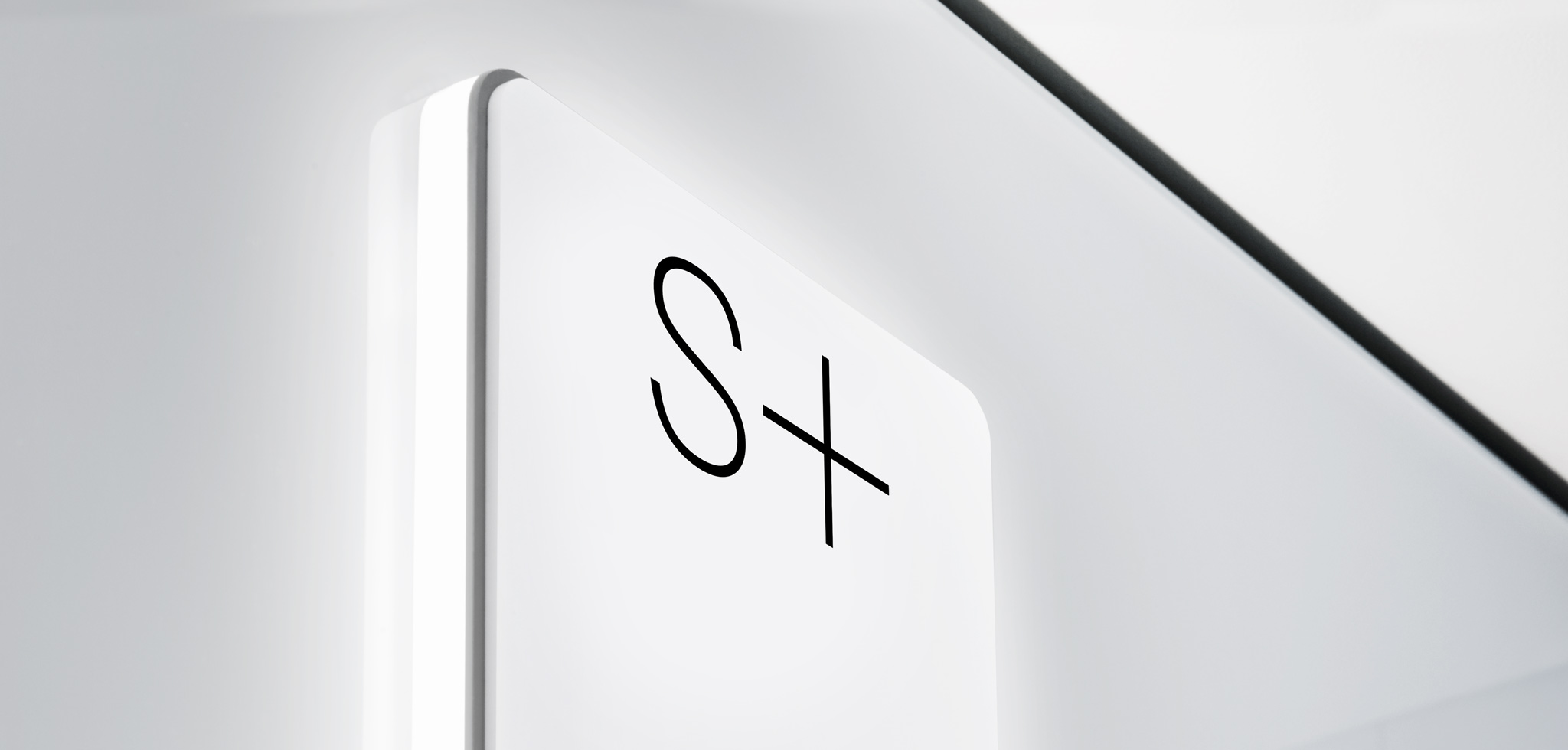

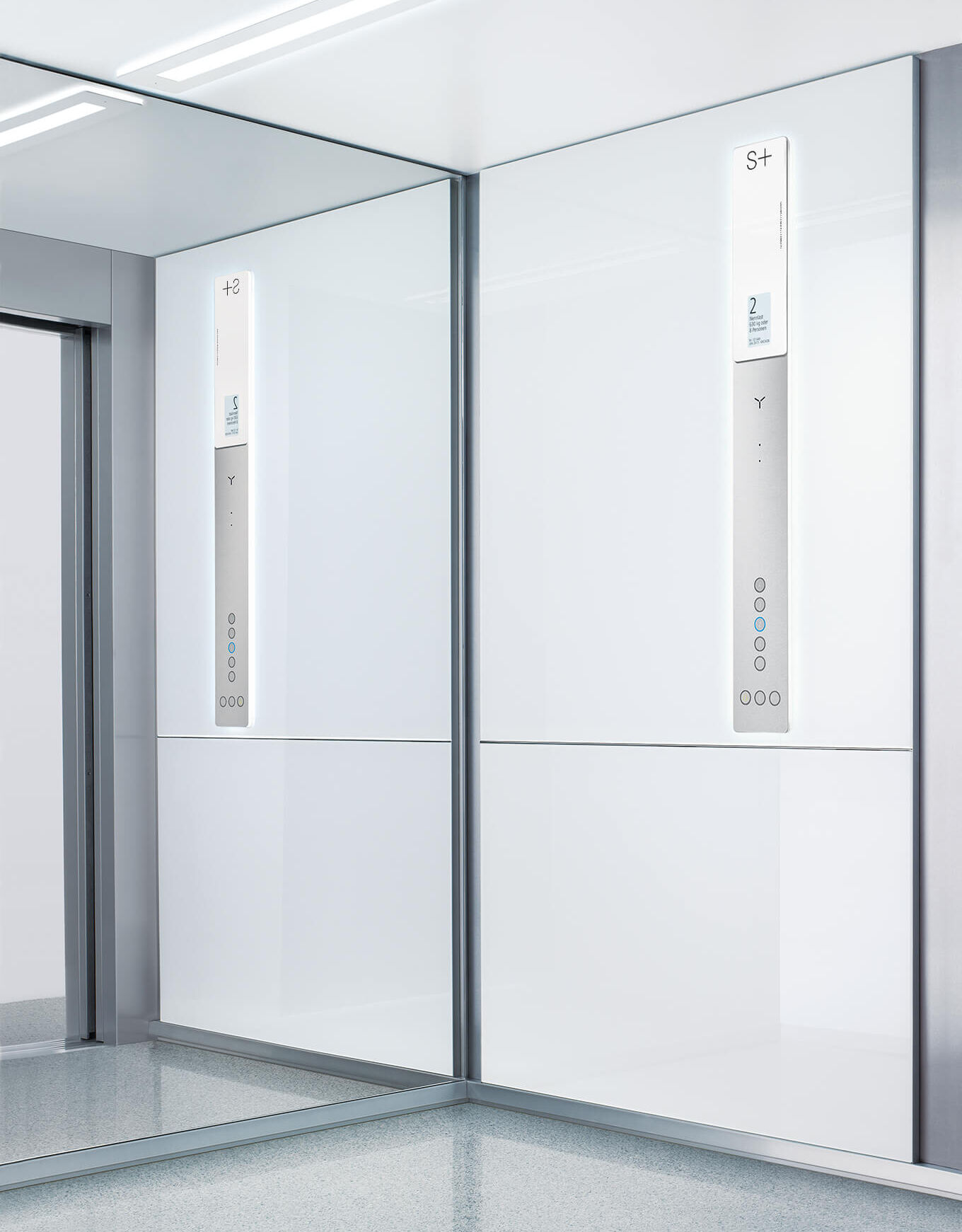

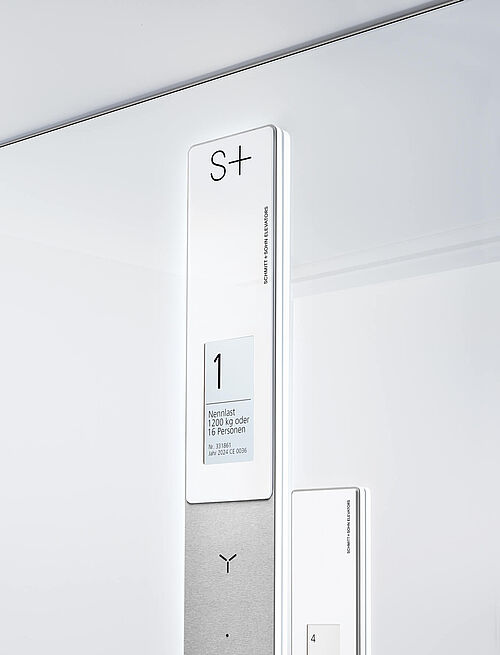

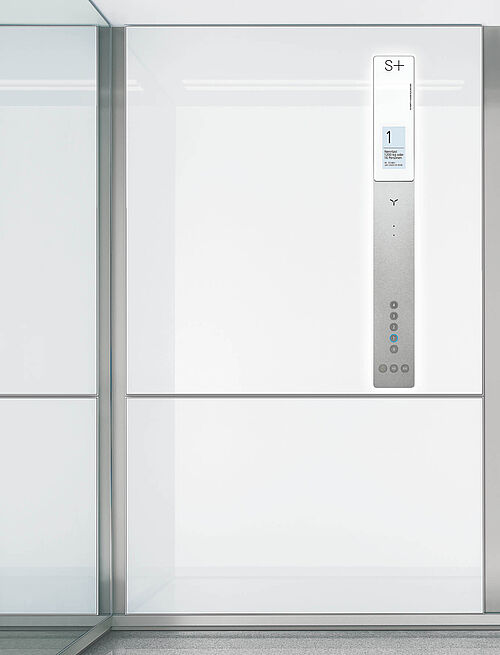

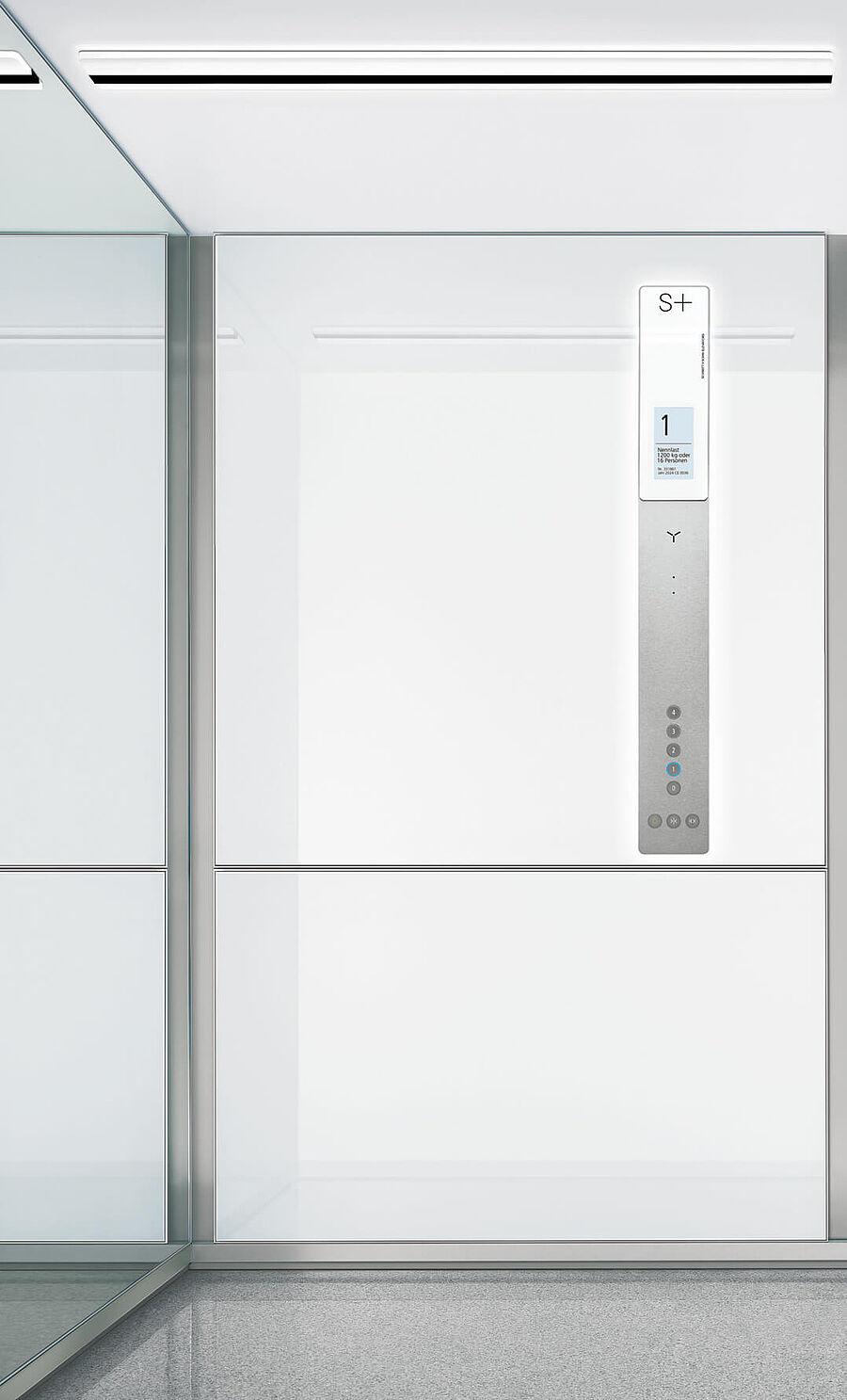

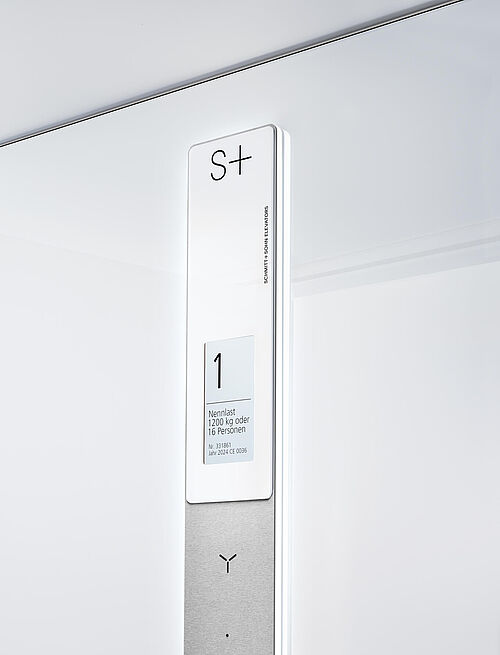

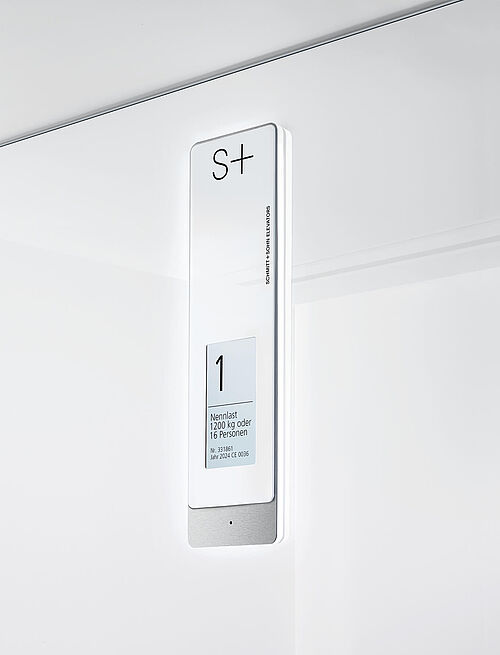

Edelstahl Feinschliff, Anordnung behindertengerecht nach DIN EN 81-70:2005-09, unsichtbar befestigt. Informationstableau Acryl Glas Weiß, Leuchtrahmen Acryl Glas Weiß, satiniert, LED Weiß. Display TFT hochauflösend, Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.

Serie

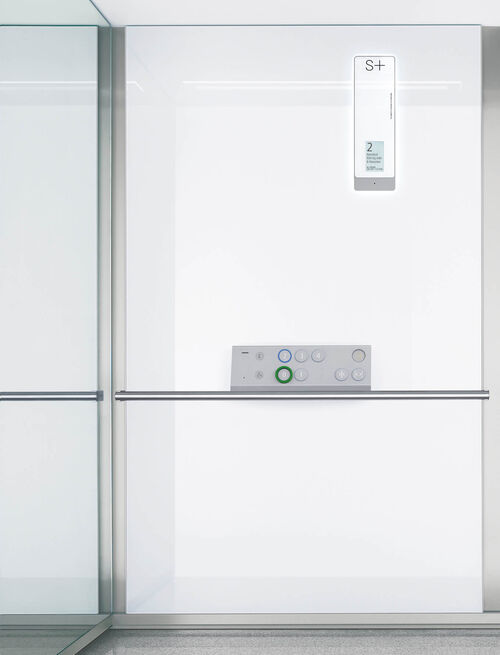

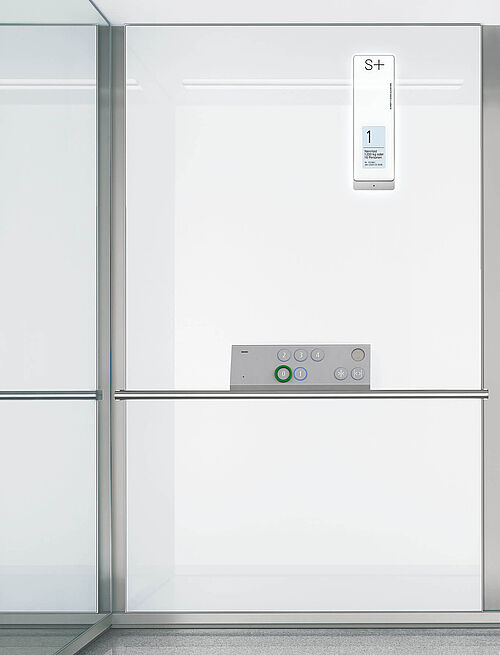

Edelstahl Feinschliff, behindertengerecht nach DIN EN 81-70:2005-09 Anhang G, waagerecht, unsichtbar befestigt. Separates Informationstableau, Großflächentaster erhaben, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole erhaben, taktil, Kunststoff Lichtgrau

Zubehör

Tableau Namensschilder

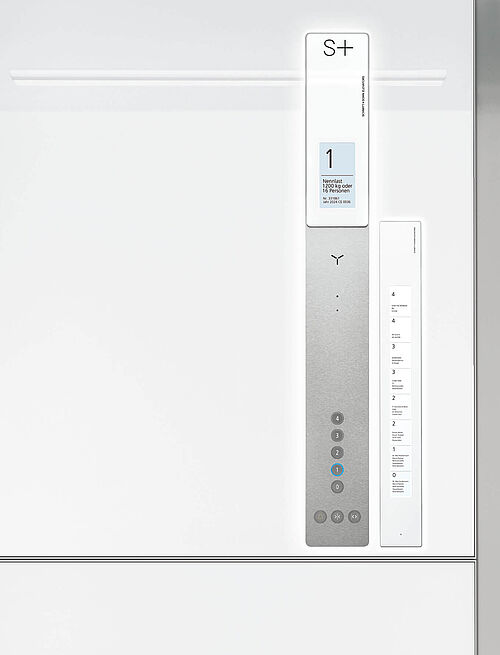

Edelstahl Feinschliff, unsichtbar befestigt. Namensschilder Acryl Glas Weiß, Gravur Dunkelgrau, einzeln auswechselbar. Rahmen Acryl Glas Weiß, satiniert.

Zubehör

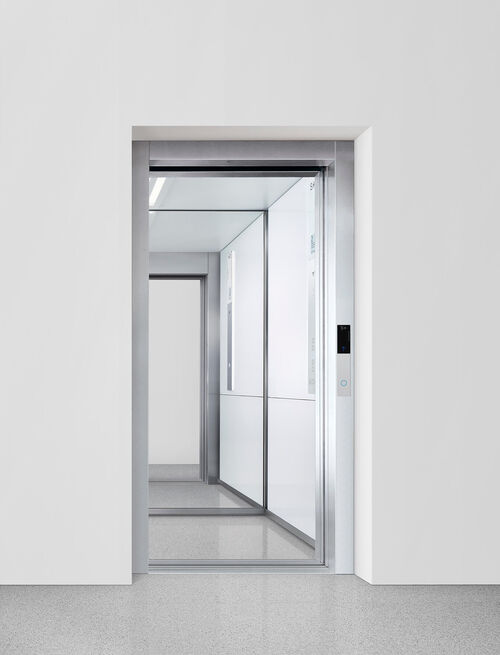

Kabinenportal

Edelstahl Feinschliff.

Serie

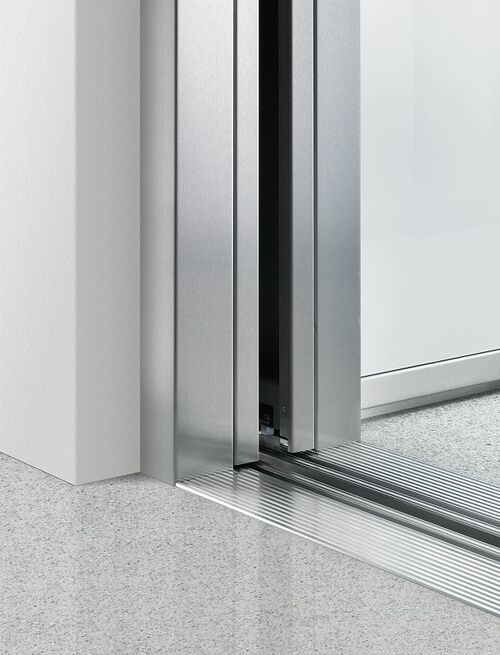

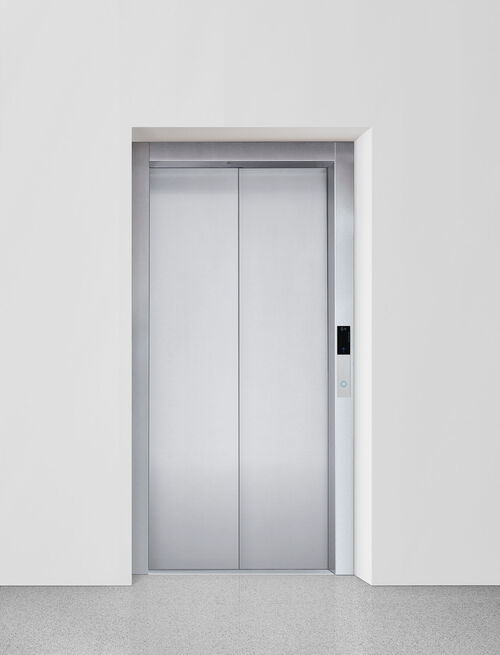

Kabinentür

Edelstahl Feinschliff, zweiteilig, zentral öffnend, Türhöhe 2.100 mm

Serie

Edelstahl Feinschliff, zweiteilig, einseitig öffnend, Türhöhe 2.100 mm

Zubehör

Türantrieb

Energiesparender geregelter Antrieb mit intelligenter Wegmessung.

Serie

Türüberwachung

2D Sicherheitslichtgitter in gesamter Türhöhe (Keine Lichtschranke!).

Serie

3D Sicherheitslichtgitter mit Vorraumüberwachung.

Zubehör

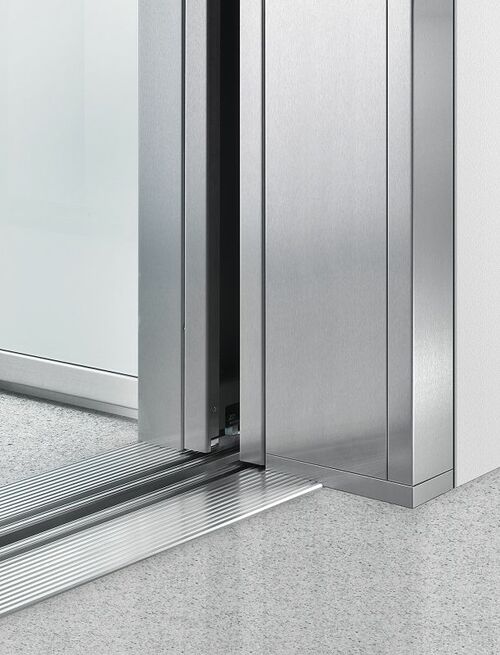

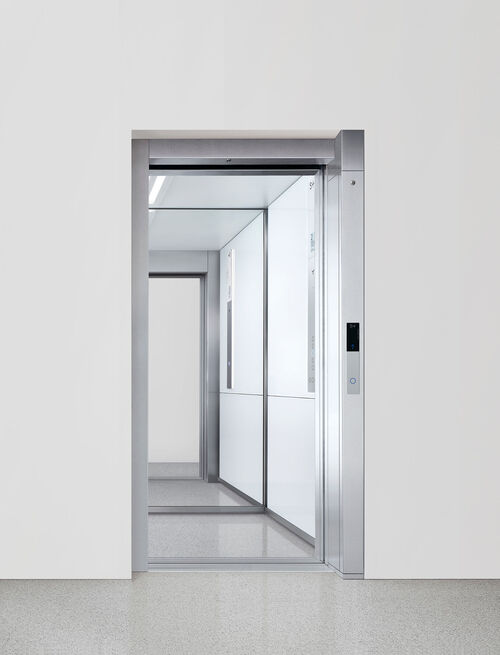

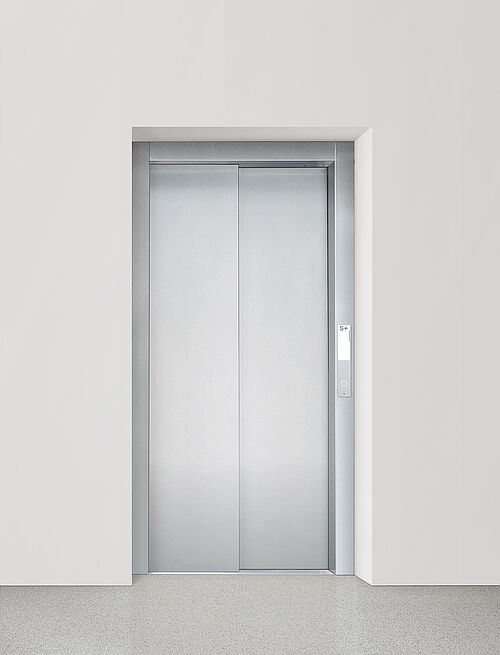

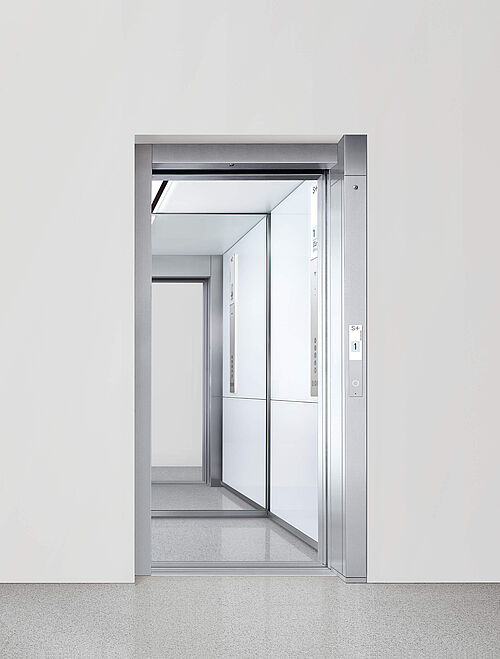

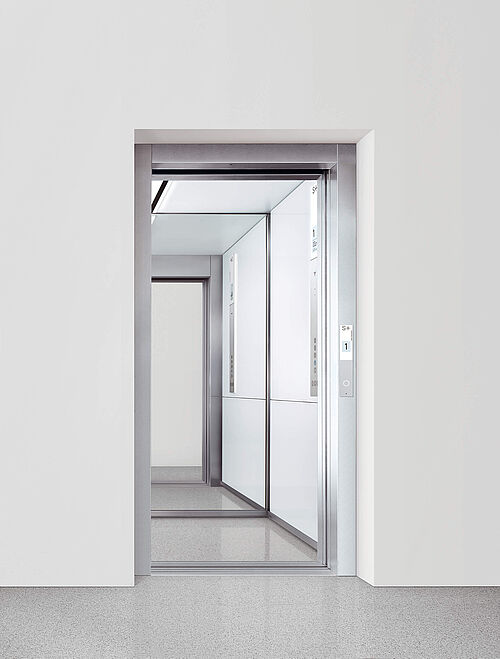

Schachttüren

Grundiert, zweiteilig, zentral öffnend, Höhe wie Kabinentür.

Serie

Grundiert, zweiteilig, einseitig öffnend, Höhe wie Kabinentür.

Zubehör

Edelstahl Feinschliff, Edelstahl Leinen.

Zubehör

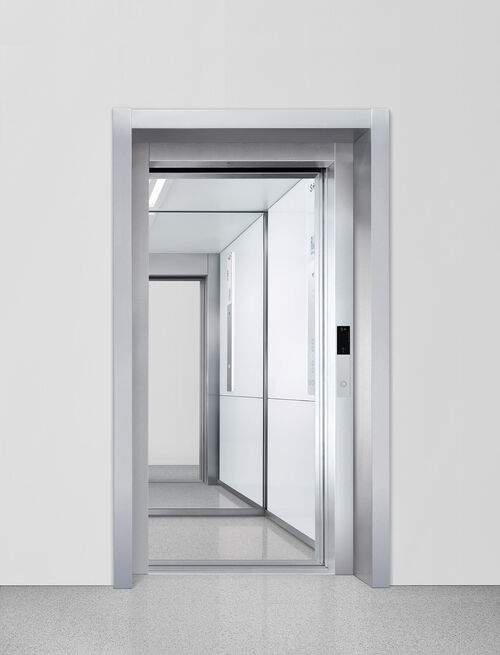

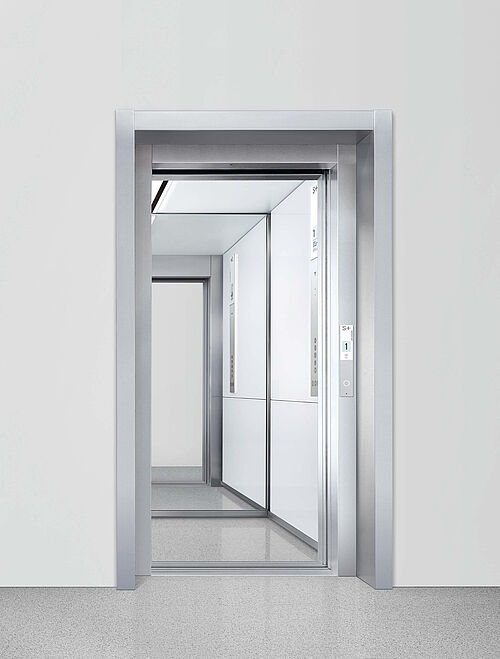

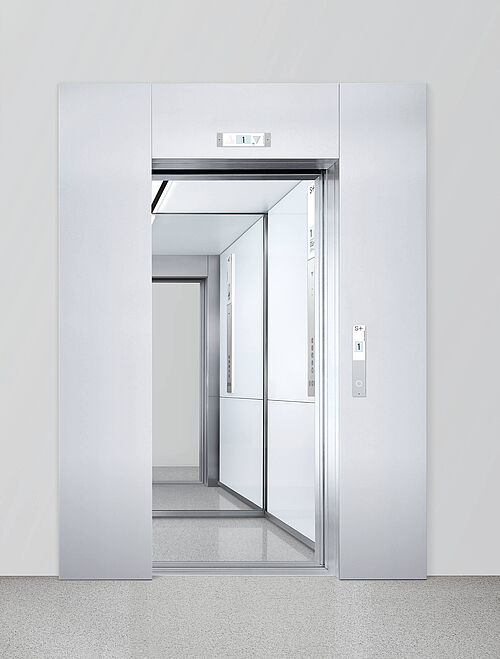

Mauereinfassungen M1, grundiert, Edelstahl Feinschliff, Edelstahl Leinen.

Zubehör

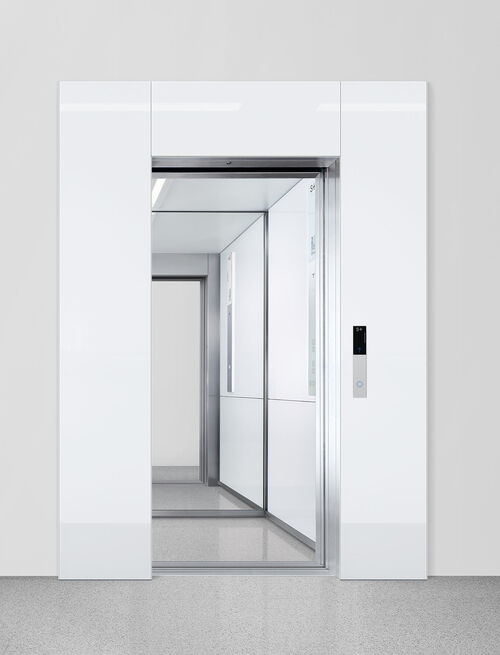

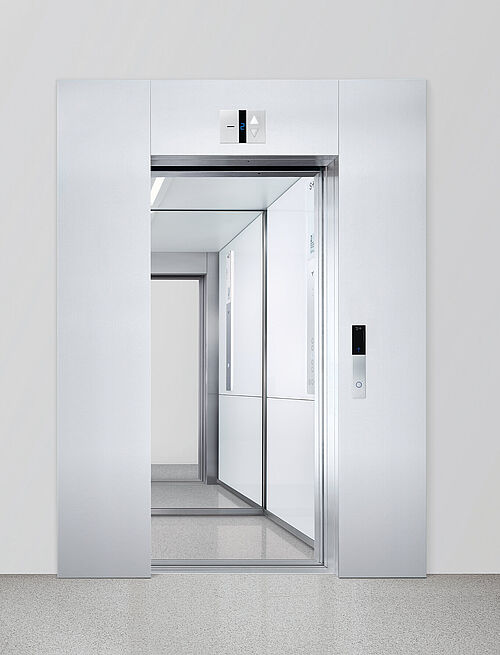

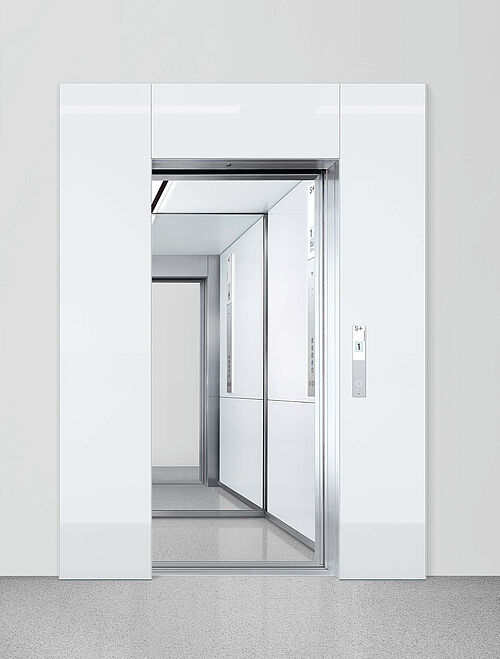

Portale P1, grundiert, Edelstahl Feinschliff, Edelstahl Leinen, Color Glas.

Zubehör

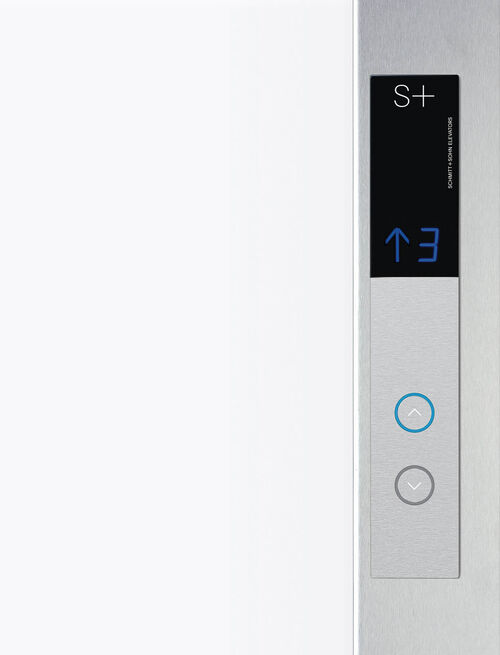

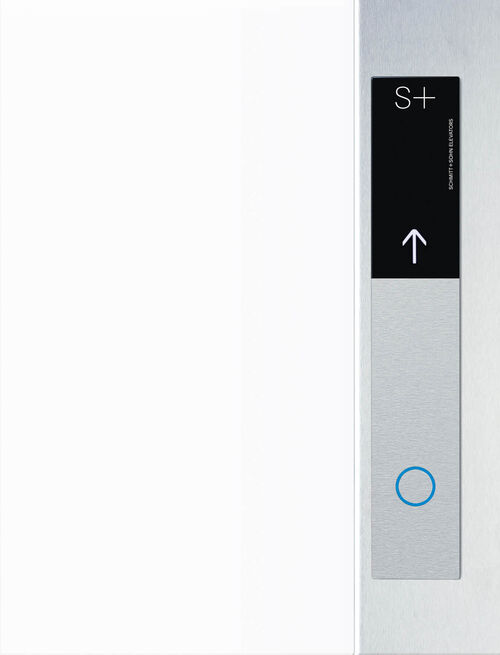

Bedientableau Schachttüren

Edelstahl Feinschliff, Anordnung im Türrahmen, unsichtbar befestigt. Informationstableau Acryl Glas Blau, Sockelrahmen Acryl Glas Weiß. Anzeige LED Blau. Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl. Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.

Serie

Anordnung im Mauerwerk, leichtere Erreichbarkeit in Anlehnung an die DIN EN 81-70:2005-09, Deckplatte geschraub

Zubehör

Großflächentaster, behindertengerecht nach EN 81-70:2005-09, Anhang G, Tableaubreite 80 mm.

Zubehör

Steuerung

Einknopfsammelsteuerung in modernster Bustechnologie. Schnelle Orientierung und Vermeidung von Fehlfahrten für kurze Wartezeiten und hohe Förderleistung. Servicepaneel in der untersten Haltestelle, grundiert. Überlastkontrolle. Frequenzregelung für lastunabhängige Fahrkurven und Bündighalt. Batteriegepufferte, lastabhängige Notbefreiung in die nächste Haltestelle.

Serie

Notstrom- und Evakuierungsfunktionen. Zugangskontrollsysteme. Penthousesteuerung. Vorzugsfahrt mit Schlüsselschalter. Stockwerksansage. Fahrtrichtungsanzeigen und akustische Signale nach DIN EN 81-70:2005-09. Schnittstellen zu Gebäudeleitsystemen.

Zubehör

Servicepaneel Edelstahl Feinschliff.

Zubehör

Servicepaneel in beliebiger Haltestelle oder benachbarten Räumen.

Zubehör

Zweiknopfsammelsteuerung, Gruppensammelsteuerung.

Zubehör

Fernnotruf

Digitales Fernnotruf- und Diagnosesystem nach EN 81-28 zur Notrufweiterleitung an die ständig besetzte Schmitt + Sohn Service-Zentrale. Elektronische Missbrauchsunterdrückung.

Serie

Video-Missbrauchserkennung für das Digitale Fernnotruf- und Diagnosesystem.

Zubehör

Fernüberwachung von Aufzugswärterfunktionen, Übertragung von Diagnosedaten, GSM Modul.

Zubehör

Antrieb

Getriebeloser Seilantrieb im Schacht. Hoher Wirkungsgrad und geringer Energieverbrauch. Lastabtragung über die Führungsschienen in die Schachtgrube. Geschwindigkeit 1,0 und 1,6 m/s, Förderhöhe bis 40 m.

Serie

Tragmittel

Kunststoffummantelte Stahlseile, hohe Laufruhe, verringerter Verschleiß (gegenüber herkömmlichen Stahlseilen), ø > 8 mm, wartungsfrei. Keine elektronische Überwachung und keine Schmiermittel erforderlich.

Serie
